Visiativ Solidwatch

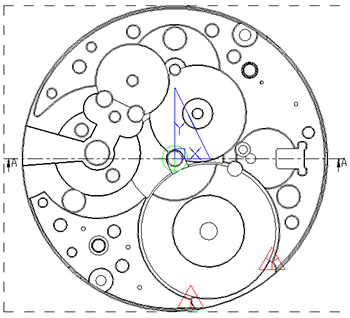

Fonctionnalités de mise en plan

Visiativ Outils SOLIDWORKS Horlogerie propose toute une gamme de fonctionnalités de mise en plan répondant aux normes et spécificités du métier de concepteur en horlogerie. Tous ces outils sont totalement associatifs avec le modèle 3D.

• • Export VideoCad (nouveau) :
  • Le module “Export VideoCAD” permet d’exporter une vue de mise en plan au format DXF à l’échelle 1:1 en insérant un bloc d’origine et deux blocs d’alignements. Ces blocs permettent de contrôler les écarts de forme entre la conception et la pièce fabriquée.
  • Cotation d’épaisseur / de niveau : Visiativ Outils SOLIDWORKS Horlogerie permet la cotation horlogère de profondeur (P) et de Hauteur (H) par rapport à une référence. Visiativ Outils SOLIDWORKS Horlogerie permet également de créer facilement des cotes de niveau ou de transformer des cotes existantes en cotes de niveau.
  • Tableau de pointages : Visiativ Outils SOLIDWORKS Horlogerie crée automatiquement une table de pointage associative à partir de sélections géométriques. Tous les perçages NIHS créés avec l’outil Visiativ Outils SOLIDWORKS Horlogerie sont automatiquement récupérés.
  • Affinage : Visiativ Outils SOLIDWORKS Horlogerie permet, en mise en plan, d’affiner certaines arêtes (chanfreins, congés, moulures ou anglages) conformément aux usages dans le monde horloger.
  • Tolérance : Visiativ Outils SOLIDWORKS Horlogerie permet, à partir d’un modèle comportant des cotes tolérancées, d’affecter des tolérances manuellement ou automatiquement (toutes ou par type de cotes) et de déduire automatiquement la géométrie moyenne, mini ou maxi. Les tolérances sont exprimées en microns.
