Tuto myCADtools : découvrez l'outil CuttingOptimization



CuttingOptimization fait partie de la suite d'outils applicables à SOLIDWORKS, les myCADtools. Inclus dans l'abonnement myCADservices Premium, les outils myCADtools vous permettent d'automatiser vos taches récurrentes dans SOLIDWORKS.



👉Téléchargez la mise à jour des outils myCADtools 2025 SP0 en cliquant ici



Si vous souhaitez tester gratuitement les outils myCADtools pendant 30 jours, c'est possible ! Téléchargez la version d'essai :



Usage de CuttingOptimization : suivez le pas à pas !



L’optimisation des plans de coupe et la gestion efficace des débits de profilés sont essentielles pour minimiser les pertes de matière et maximiser la rentabilité des projets de fabrication. L’outil CuttingOptimization de myCADtools a été largement reconnu pour ses capacités à générer des plans de coupe optimisés. Avec la version 2024 SP2, cet outil s’améliore encore davantage grâce à des fonctionnalités de reporting avancées, offrant une visualisation plus claire et détaillée des coupes à réaliser.

Réponse aux Retours Utilisateurs : Lisibilité et Clarté



Les retours des utilisateurs ont souligné la nécessité d’améliorer la lisibilité des rapports générés par CuttingOptimization. Dans des projets complexes où les coupes doivent être effectuées sur plusieurs plans avec des angles variés, les rapports précédents pouvaient manquer de clarté, rendant difficile l’interprétation rapide des informations essentielles.



En réponse, myCADtools 2024 SP2 introduit des aperçus visuels pour chaque profilé dans les rapports de coupe. Ces aperçus permettent aux utilisateurs de visualiser précisément les coupes à réaliser, avec des indications claires sur les angles et les rotations nécessaires. Cette amélioration facilite la compréhension des instructions de coupe, réduisant ainsi les risques d’erreurs et améliorant l’efficacité du processus de fabrication.



Voici comment utiliser cette nouvelle fonctionnalité pour visualiser le détail des coupes.



Étape 1 : Accéder à CuttingOptimization

  • Ouvrir myCADtools : Lancez l’application myCADtools et accédez à l’onglet « Les incontournables » pour trouver l’outil CuttingOptimization.
  • Sélectionner CuttingOptimization : Cliquez sur CuttingOptimization pour ouvrir l’outil.



    Étape 2 : Configurer les options de rapport

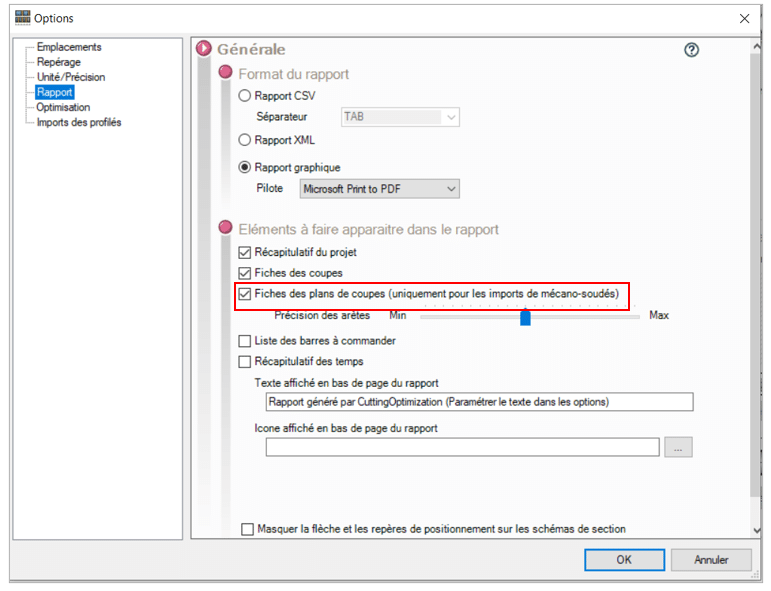

    • Accéder aux options de rapport : Dans l’interface de CuttingOptimization, allez dans les paramètres pour configurer les options de rapport.
    • Activer les aperçus de profilés : Cochez l’option pour inclure des aperçus détaillés des profilés dans le rapport. Par défaut, cette option est activée, mais vous pouvez la décocher si vous n’en avez pas besoin.

    Remarque : Cette option peut augmenter le temps d’analyse en raison des ressources nécessaires pour générer les aperçus.



      tuto mycadtools



      Étape 3 : Générer un plan de coupe

      • Importer les profilés : Importez les profilés que vous souhaitez optimiser. Assurez-vous que tous les paramètres sont correctement configurés pour votre projet.
      • Lancer l’optimisation : Cliquez sur le bouton « Rapport » pour lancer l’optimisation des coupes. CuttingOptimization va générer un plan de coupe optimisé en tenant compte des paramètres définis.



        Étape 4 : Visualiser le rapport de coupe

        • Ouvrir le rapport de coupe : Une fois l’optimisation terminée, ouvrez le rapport de coupe généré par CuttingOptimization.

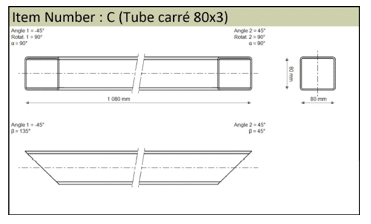

        • Analyser les aperçus de profilés : Le rapport inclut désormais des aperçus détaillés pour chaque profilé, vous permettant de visualiser les coupes à réaliser selon des angles différents.

          Exemple : Pour un profilé avec une coupe sur deux plans différents, le détail permet de bien analyser la rotation et l’angle de coupe à chaque fois.

          mycadtools pour solidworks



          Étape 5 : Utiliser les informations du rapport

          • Préparer les coupes : Utilisez les informations détaillées du rapport pour préparer les coupes de vos profilés. Les aperçus vous aident à mieux comprendre les coupes nécessaires et à éviter les erreurs.
          • Optimiser l’approvisionnement : Grâce à une meilleure lisibilité des rapports, vous pouvez d’autant plus optimiser l’approvisionnement de matière et réduire les déchets.



            Avantages de la nouvelle fonctionnalité

            • Lisibilité améliorée : Les aperçus détaillés des profilés rendent les rapports de coupe plus clairs et plus faciles à comprendre.
            • Précision accrue : En visualisant les coupes à réaliser selon des angles différents, vous pouvez mieux préparer vos opérations de coupe et réduire les erreurs.
            • Efficacité : Une meilleure compréhension des rapports de coupe permet d’optimiser l’approvisionnement de matière et de réduire les coûts.



            L’amélioration du rapport de coupe dans CuttingOptimization 2024 SP2 est une avancée significative qui répond directement aux besoins des utilisateurs en matière de clarté et de précision. En offrant des visualisations détaillées et personnalisables, myCADtools permet aux équipes de fabrication d’optimiser leurs processus de coupe de manière plus efficace et fiable.



            👉 Pour plus de détails sur cet outil, consultez l’aide en ligne pour CuttingOptimization
