Le 09/11/2017
Notre expert SOLIDWORKS Simulation vous explique comment utiliser une étude thermique comme chargement externe dans une étude statique linéaire, non linéaire, de flambage ou fréquentielle.
Dans un premier temps, vous devez créer et résoudre votre étude thermique.

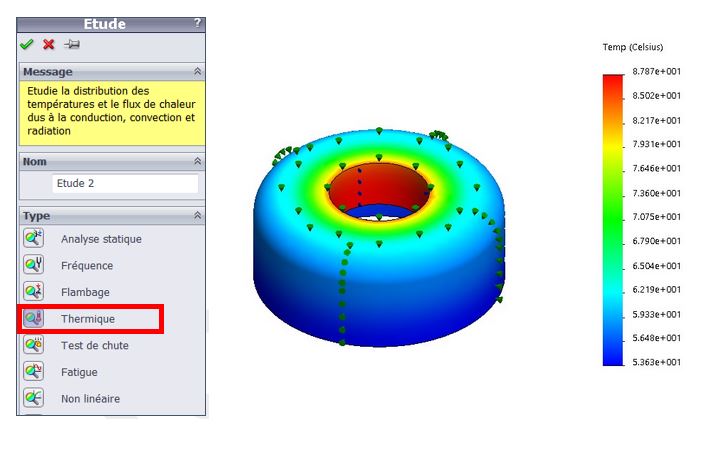

Exemple résolution thermique d’un bouchon
[eBook] Découvrez l’approche MODSIM !
Faîtes passer votre conception de produits à la vitesse supérieure grâce à la modélisation et la simulation intégrées. Supprimez les barrières entre conception et simulation grâce aux solutions de continuité numérique et accélérez votre développement produit.

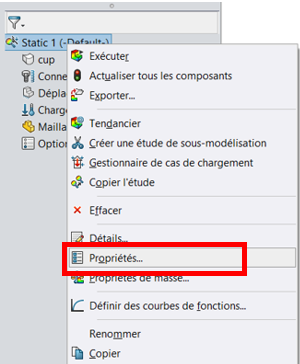

Pour accéder aux propriétés de votre étude, faite un clic-droit sur votre étude et ensuite « propriétés ».

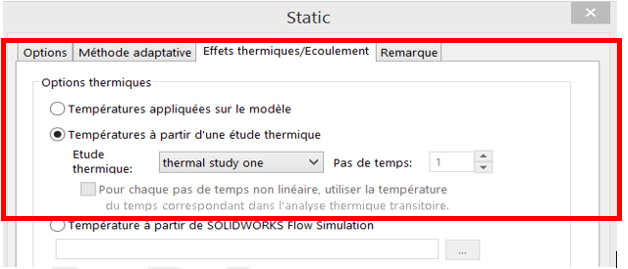

Dans les propriétés de votre étude, dans l’onglet « Effets thermiques/Ecoulement », vous pouvez choisir quelle étude thermique sera prise en compte.
Après avoir validé vos propriétés, vos données thermiques apparaissent dans la partie « chargements externes ».
