Tuto SOLIDWORKS : Utiliser une étude de simulation dans une autre étude de simulation

Le 12 mai 2023

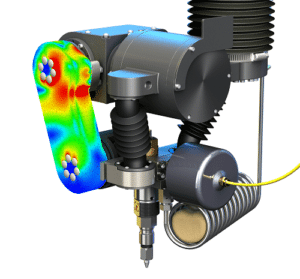

solidworks simulationSOLIDWORKS Simulation



Dans ce tutoriel, découvrez comment utiliser une étude de simulation SOLIDWORKS existante dans une autre étude de simulation au sein du même logiciel. Cela peut vous être utile pour gagner du temps et éviter de refaire des étapes similaires pour des projets avec des conditions similaires.



Suivez ce tuto afin de savoir comment faire :

Tuto SOLIDWORKS Simulation



Étape 1 : Ouvrez vos deux études de simulation

  • Lancez SOLIDWORKS et ouvrez le premier fichier contenant l’étude de simulation que vous souhaitez réutiliser.
  • Allez dans l’onglet “Simulation” pour accéder à votre étude.
  • Ouvrez également le fichier contenant l’étude de simulation dans laquelle vous souhaitez importer les données de la première étude.



Étape 2 : Copiez les éléments nécessaires de l’étude source

  • Dans l’étude source (la première étude), sélectionnez les éléments que vous souhaitez copier. Cela peut inclure des maillages, des matériaux, des charges ou des contraintes.
  • Pour sélectionner plusieurs éléments, maintenez la touche “Ctrl” enfoncée et cliquez sur chaque élément souhaité.
  • Faites un clic droit sur les éléments sélectionnés et choisissez “Copier”



Étape 3 : Collez les éléments copiés dans l’étude cible

  • Allez dans l’étude cible (la deuxième étude) et faites un clic droit sur (le dossier “Étude de simulation”) les différents dossiers (pièces, déplacements imposées, ….).
  • Sélectionnez “Coller”. Les éléments copiés de l’étude source devraient maintenant être présents dans l’étude cible.



Étape 4 : Adaptez les éléments importés à l’étude cible

  • Adaptez les éléments importés aux besoins de votre nouvelle étude. Par exemple, vous pouvez modifier les matériaux, les charges ou les contraintes pour mieux correspondre aux conditions de la nouvelle étude.
  • Si nécessaire, ajoutez ou modifiez les liaisons entre les composants de l’étude cible



Étape 5 : Maillage et résolution de l’étude cible

  • Une fois que vous avez ajusté tous les éléments importés, créez un maillage pour l’étude cible en cliquant droit sur “Maillage” et en sélectionnant “Créer un maillage”.
  • Si nécessaire, ajustez les paramètres de maillage pour répondre aux exigences de précision et de temps de calcul de votre nouvelle étude.
  • Résolvez l’étude cible en cliquant droit sur “Étude de simulation” et en sélectionnant “Résoudre”



Étape 6 : Analysez les résultats

  • Une fois la résolution terminée, examinez les résultats en cliquant sur les différents plots et graphiques disponibles dans le dossier “Résultats”.
  • Comparez les résultats de l’étude cible avec ceux de l’étude source pour évaluer les différences et tirer des conclusions sur les conditions de simulation
