Tuto SOLIDWORKS : transformer du surfacique en volumique

Tuto SOLIDWORKS : marche à suivre

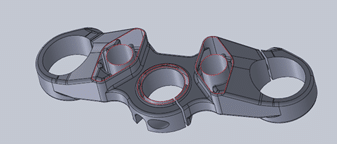

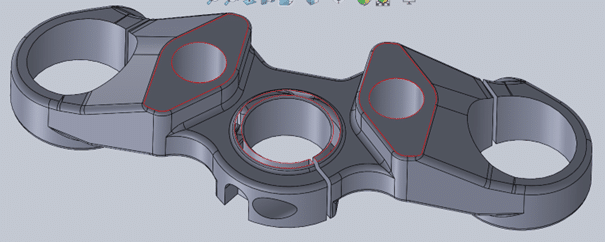

Nous souhaitons créer une surface pour boucher les trous et en faire en volume (pour des raisons de lisibilité, les arrêtes des surfaces ouvertes ont été réglé sur rouge) :

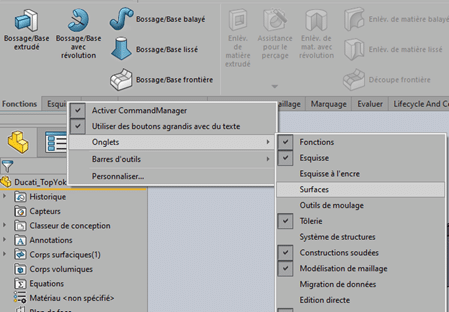

Si ce n’est pas fait, activez les outils de surfacique en faisant un clic droit sur un des onglets

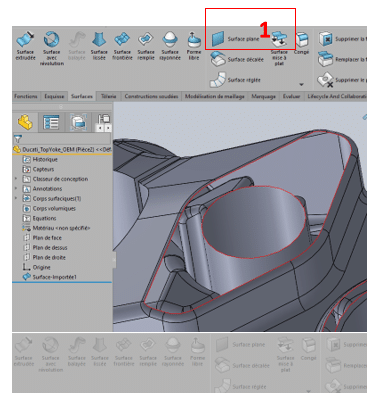

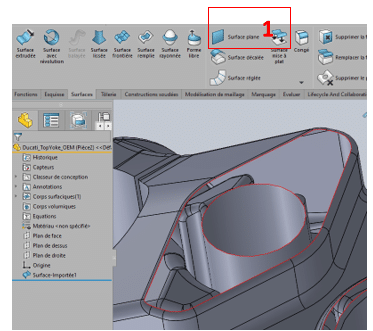

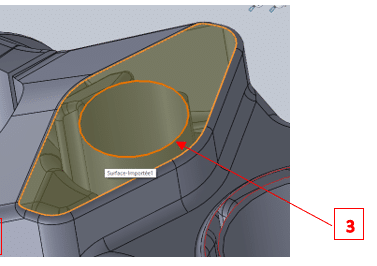

Nous allons utiliser la fonction “Surface” plane pour combler les trous. Commencez par effectuer un clic droit sur une des arrêtes ouvertes et sélectionnez “Sélectionner la boucle ouverte”, ensuite ajoutez l’arrête du cylindre à l’intérieur

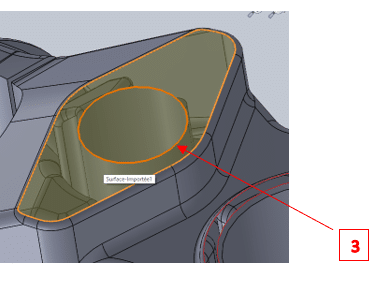

Nous obtenons cette surface, nous constatons qu’elle n’est pas jointive avec le reste, nous verrons plus loin comment l’associer avec les autres.

Effectuez la même opération pour la surface à l’opposé. Attention : il n’est pas recommandé de créer des surfaces symétriques.

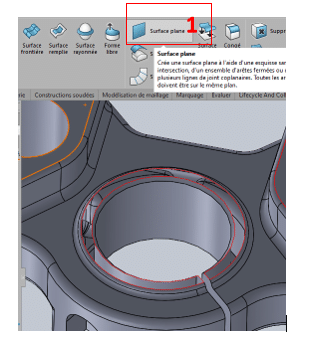

Créez la dernière surface avec la fonction Surface plane.

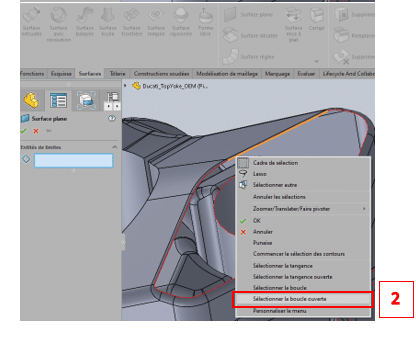

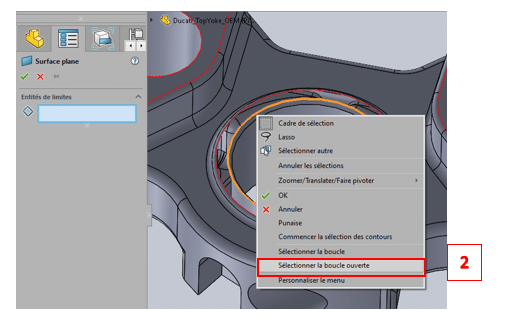

Effectuez un clic droit sur une des arrêtes ouvertes et sélectionnez “Sélectionner la boucle ouverte”

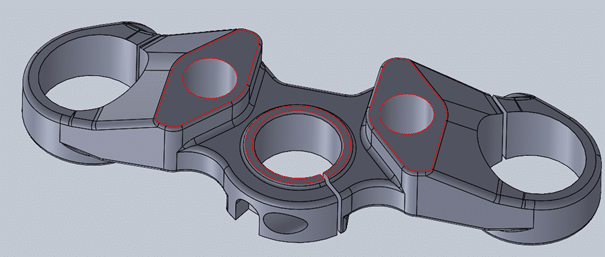

Vous obtenez ceci :

Créer un volume

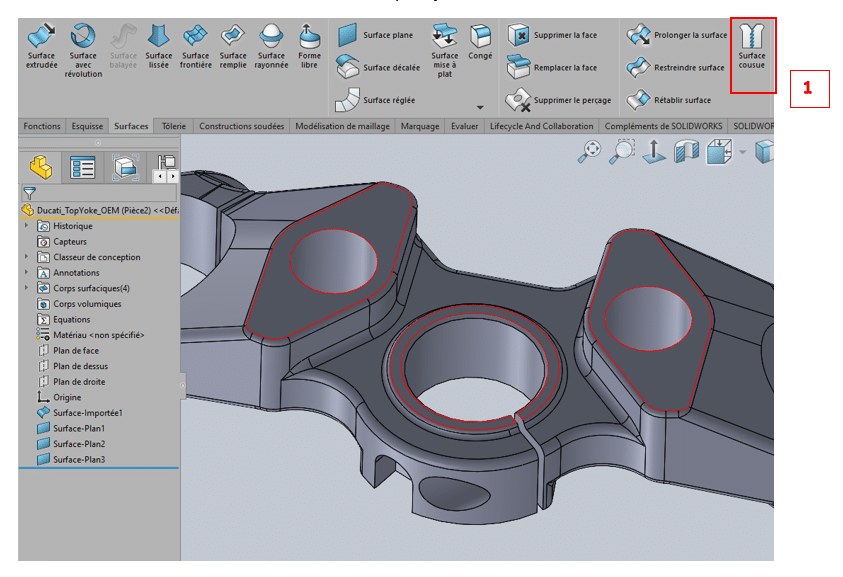

Nous allons utiliser la fonction “Surface Cousue” pour joindre les surfaces

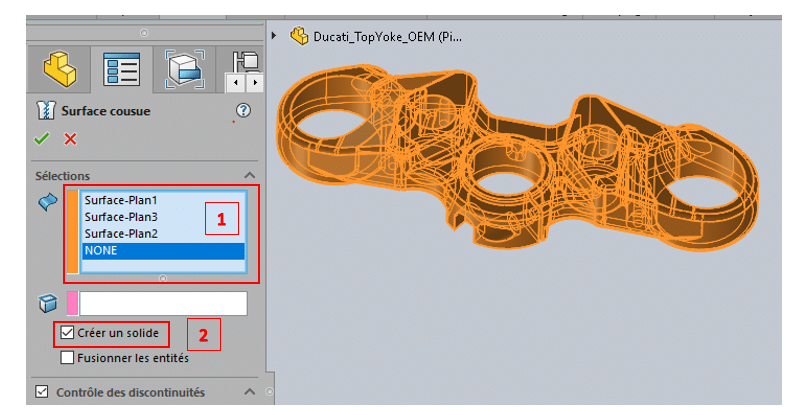

Sélectionnez les surfaces à assembler pour former le volume, si elles permettent de former un volume clos, la case “Créer un Solide” devient sélectionnable.

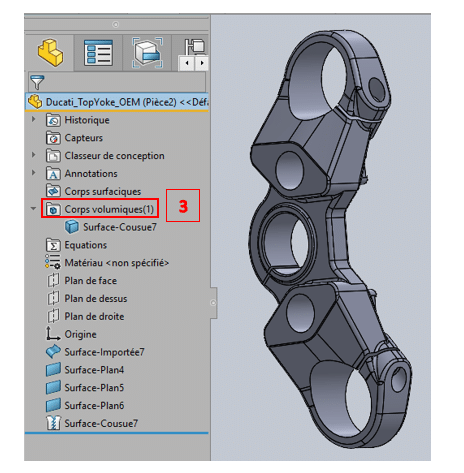

Résultat, nous obtenons un volume :

Méthode alternative :

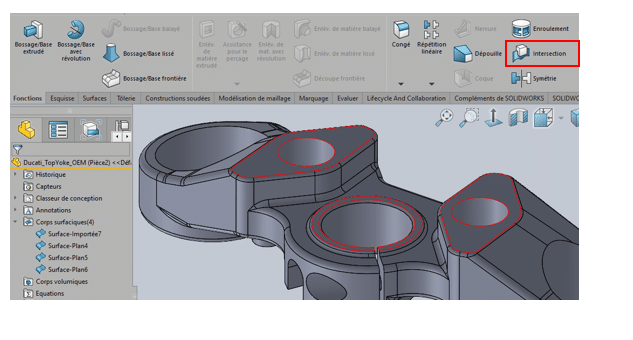

Nous allons utiliser la fonction “Intersection” au lieu de “Surface Cousue” pour former un volume.

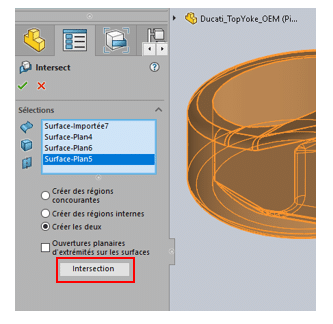

Sélectionnez les surfaces à assembler pour former le volume, et appuyez sur le bouton “Intersection”

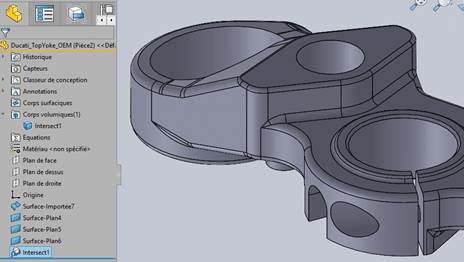

Si le résultat permet de créer un solide vous obtenez une seule ligne dans le menu “Région à Exclure”

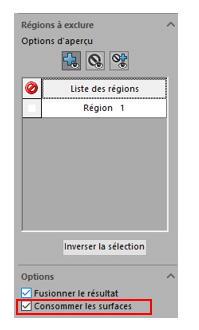

Sélectionnez la case “Consommer les surfaces” pour désactiver les surfaces une fois la fonction validée.
