Le 19/12/2022
Dans une cuve remplie d’eau par exemple, la pression hydrostatique exercée par le liquide sur les parois de la cuve n’est pas constante. En effet, elle varie avec la hauteur de la colonne d’eau.
Ceci est un tutoriel pour SOLIDWORKS SIMULATION.
Tout d’abord, il faut savoir sur la pression hydrostatique s’exprime sous la forme : P = ρgh
Donc, pour de l’eau P = 1000 * 9.81 * h = 9810 * h
Ainsi, pour une profondeur de 10 m d’eau, on retrouve bien une pression de 1 bar (100000 N/m2).
Dans SOLIDWORKS Simulation, on a la possibilité d’utiliser des distributions variables de forces ou de pressions. Pour cela, il faut les exprimer dans un repère XY sous la forme : P(x,y) = P(a+bX+cY+dXY+eX2+fY2). D’ailleurs, le repère XY est défini par l’intermédiaire d’un « Système de coordonnées ».
[eBook] Découvrez l’approche MODSIM !
Faîtes passer votre conception de produits à la vitesse supérieure grâce à la modélisation et la simulation intégrées. Supprimez les barrières entre conception et simulation grâce aux solutions de continuité numérique et accélérez votre développement produit.

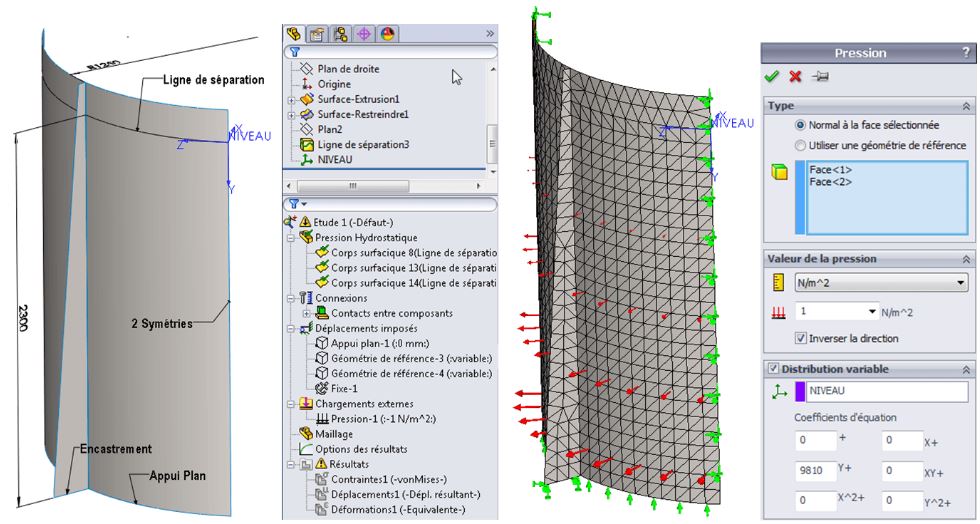

Dans l’exemple ci-après, j’ai dessiné un quart de cuve. Une ligne de séparation permet de matérialiser le niveau d’eau dans la cuve. Un « Système de coordonnées » a été créé avec son origine sur la ligne de séparation et l’axe Y orienté vers le bas de la cuve. Ensuite, j’ai ajouté un appui plan au fond de la cuve, un encastrement en bas du raidisseur et les conditions de symétrie pour le calcul.
Puis, pour appliquer la pression variable sur les parois de la cuve, une fois les faces sélectionnées, il faut utiliser l’option « Distribution Variable ». Le plus simple est de mettre 1 pour la valeur de la pression. En fait, dans le cas d’une distribution variable, cette valeur représente le coefficient multiplicateur P qui apparait dans l’équation vue précédemment. Ensuite, il suffit de renseigner le coefficient de Y et de laisser tous les autres à 0. Dans notre exemple, Y représente la hauteur de la colonne d’eau qui varie de 0 à 2,3m.

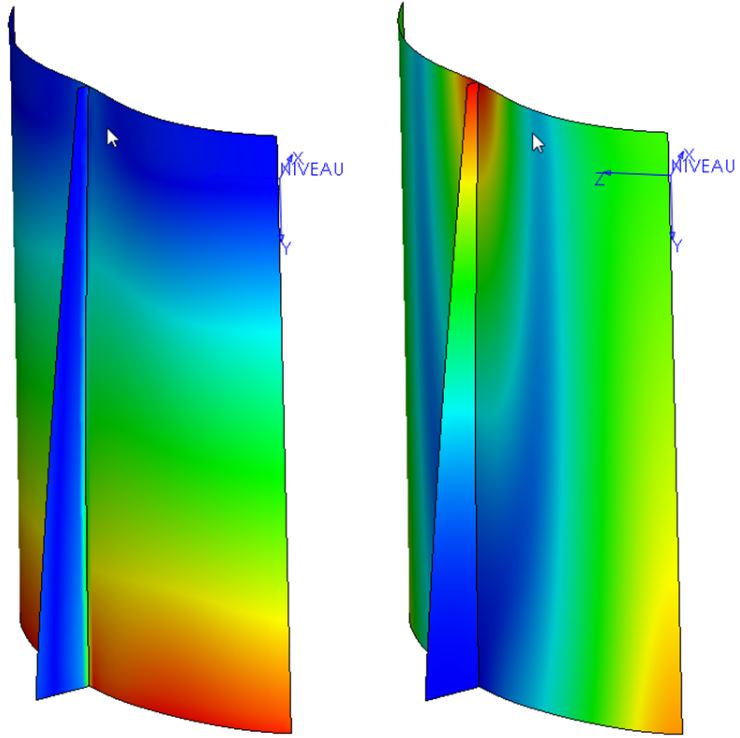

Ainsi, une fois la pression validée, vous pouvez remarquer que la taille des symboles de pression augmente avec la profondeur de la cuve. Ci-dessous des résultats en termes de contrainte et de déplacement.
