Comment utiliser le gestionnaire de coques SOLIDWORKS Simulation ?

L’outil gestionnaire de coques SOLIDWORKS Simulation permet de :

• Définir des coques
• Modifier les coques
• Organiser les coques efficacement
• Prévisualiser l’orientation

1. Activer le gestionnaire de coques

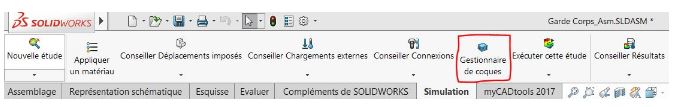

Dans un premier temps, pour activer le gestionnaire de coques SOLIDWORKS Simulation, il faut se rendre au niveau du Gestionnaire de commande : Simulation > Gestionnaire de coques

Dans le menu : Simulation > Coques>Gestionnaire de coques

2. Créer des définitions de coques

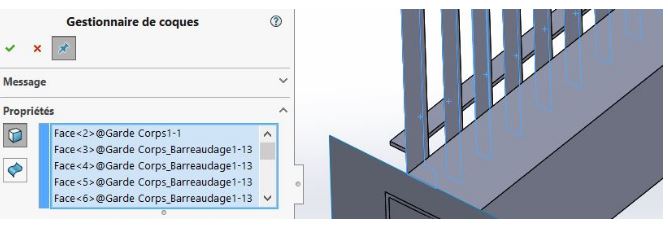

A l’aide du gestionnaire de coques SOLIDWORKS Simulation, il est possible de définir des coques avec un corps surfacique ou la face d’un corps volumique.

3. Appliquer des propriétés de coque

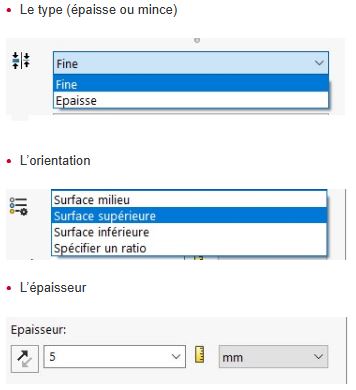

Ensuite, vous avez la possibilité de choisir :

4. Gérer les groupes de coques (facultatif)

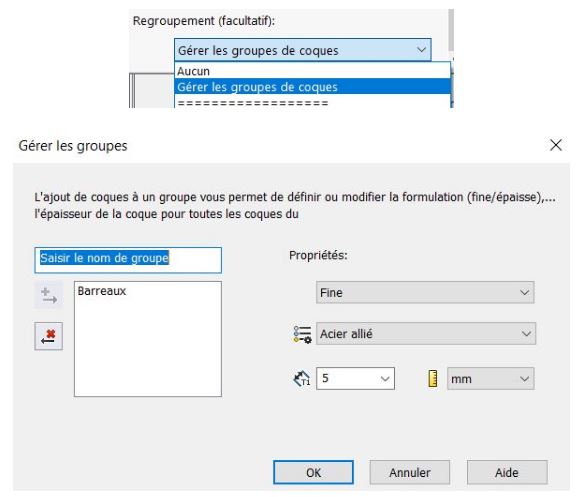

De plus, vous pouvez également regrouper les coques, et créer des groupes de coques au niveau de la Zone Regroupement :

Cela permet de regrouper les coques dont les propriétés sont identiques (type, épaisseur, unités et matériaux) et de propager les modifications à toutes les coques au sein d’un groupe.

5. Trier les coques avec une couleur temporaire

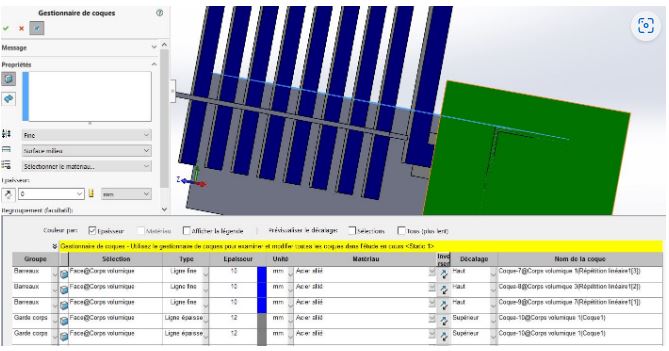

Enfin, il est possible de visualiser les coques avec une même couleur temporaire pour les coques dont le matériau ou l’épaisseur sont identiques.

En conclusion

En somme, l’utilisation de l’outil Gestionnaire de coques SOLIDWORKS Simulation permet de gérer plus efficacement les coques.
