Angle de déformation SOLIDWORKS Simulation

Lors de l’exploitation des résultats d’une étude de SOLIDWORKS Simulation, il est possible d’obtenir automatiquement les déplacements des différents nœuds du composant étudié. Ces valeurs de déplacement peuvent être données pour un déplacement résultant, un déplacement directionnel orthonormé, ou même dans un repère cylindrique. Mais dans certains cas, ces valeurs de déplacement ne sont pas suffisantes, il peut être intéressant de connaitre le déplacement angulaire d’un nœud, ou l’angle de déformation SOLIDWORKS Simulation. Vous retrouverez ci-dessous les étapes nécessaires pour l’obtenir.

1. angle de déformation SOLIDWORKS simulation : Définition de l’étude d’exemple

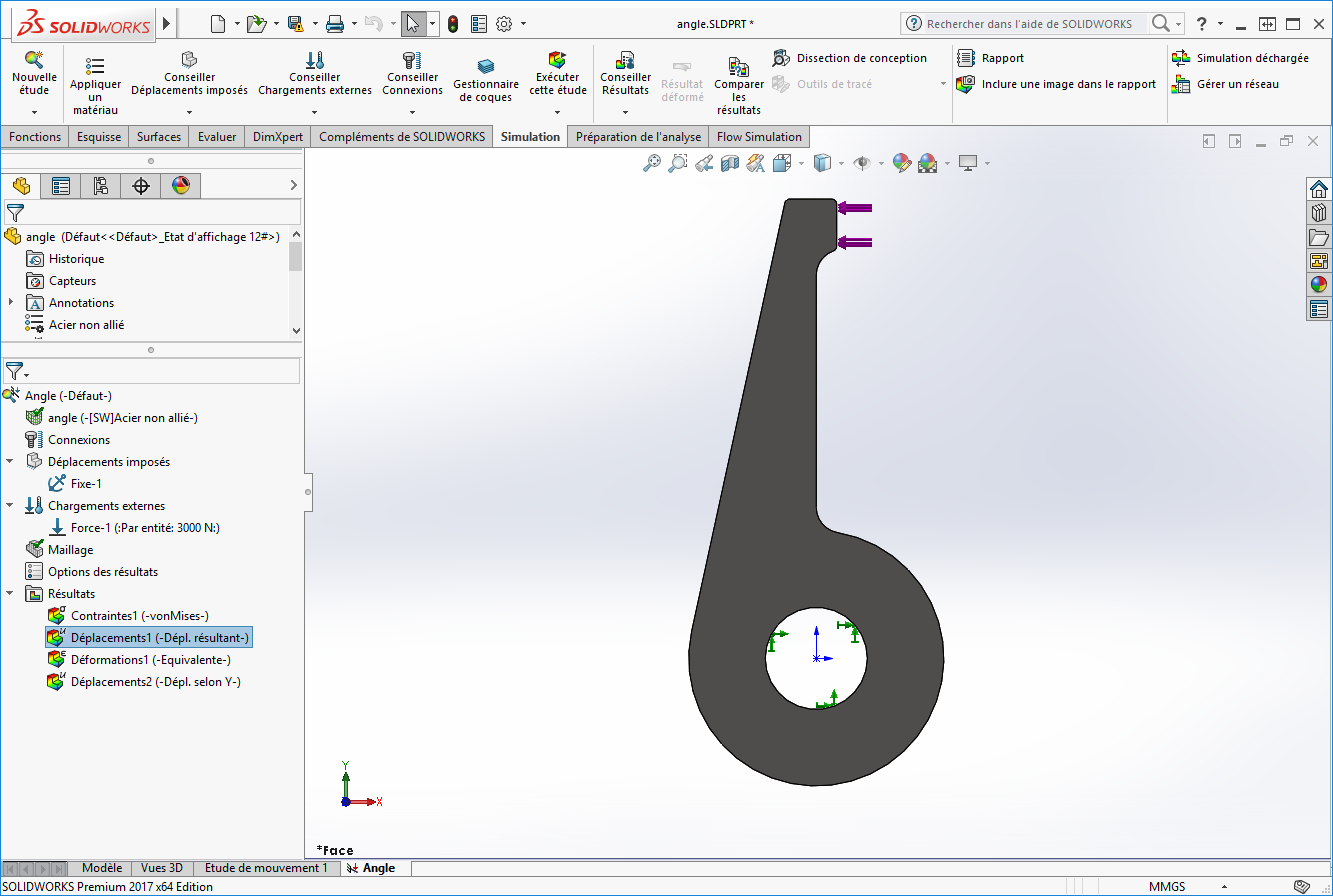

Tout d’abord, précisons que notre exemple est une pièce basique bloquée sur son axe. Elle est sollicitée par une force de 3000 N sur une face déportée, comme le montre l’image ci-dessous :

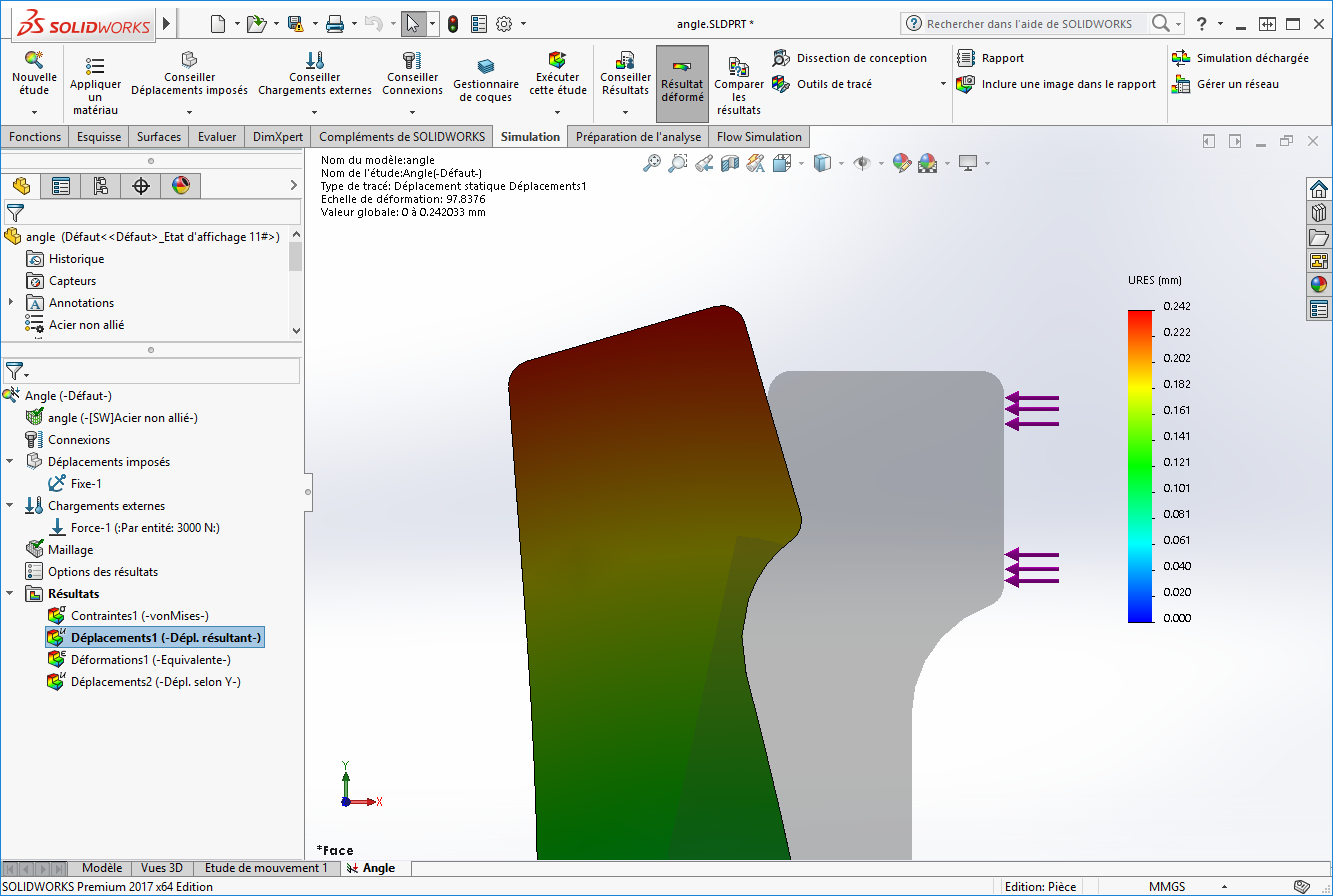

Les résultats de déplacement résultant sont de 0.242mm.

3. angle de déformation SOLIDWORKS simulation : tracé de déplacement dans un repère cylindrique

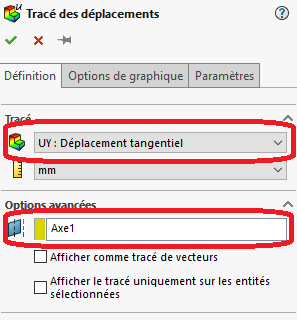

Afin de pouvoir calculer l’angle de déplacement, nous avons besoin de récupérer les valeurs de déplacement dans un repère cylindrique. C’est pourquoi nous devons créer une entité axe dans SOLIDWORKS (géométrie de référence). Puis, nous devons créer un tracé de déplacement avec ces paramètres :

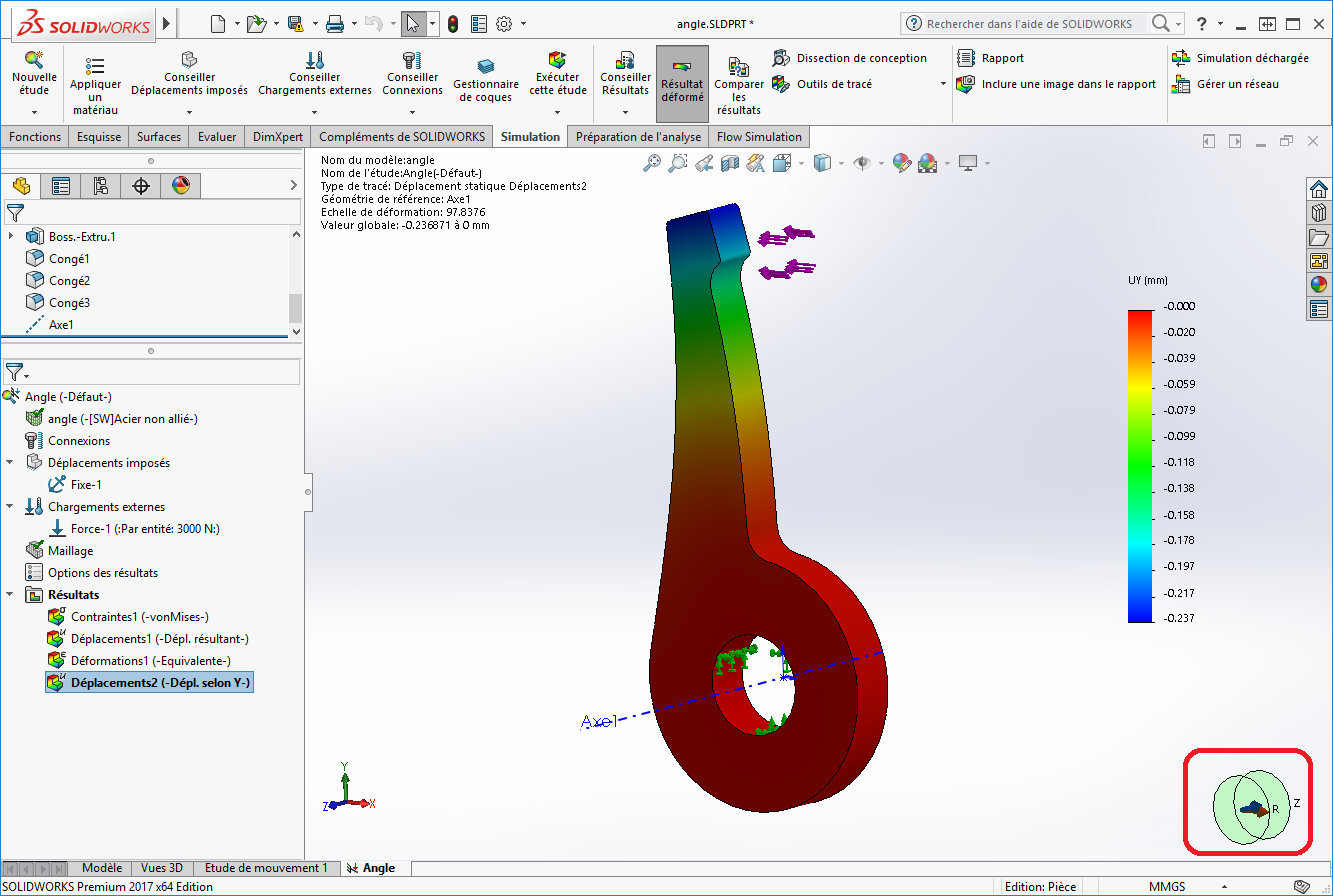

Ainsi, nous obtenons le déplacement tangent de chaque point dans le repère cylindrique de l’axe.

De plus, le cylindre en bas à droite du tracé indique que nous somme bien dans un repère cylindrique.

4. angle de déformation SOLIDWORKS simulation : sonder les valeurs de déplacement tangentiel

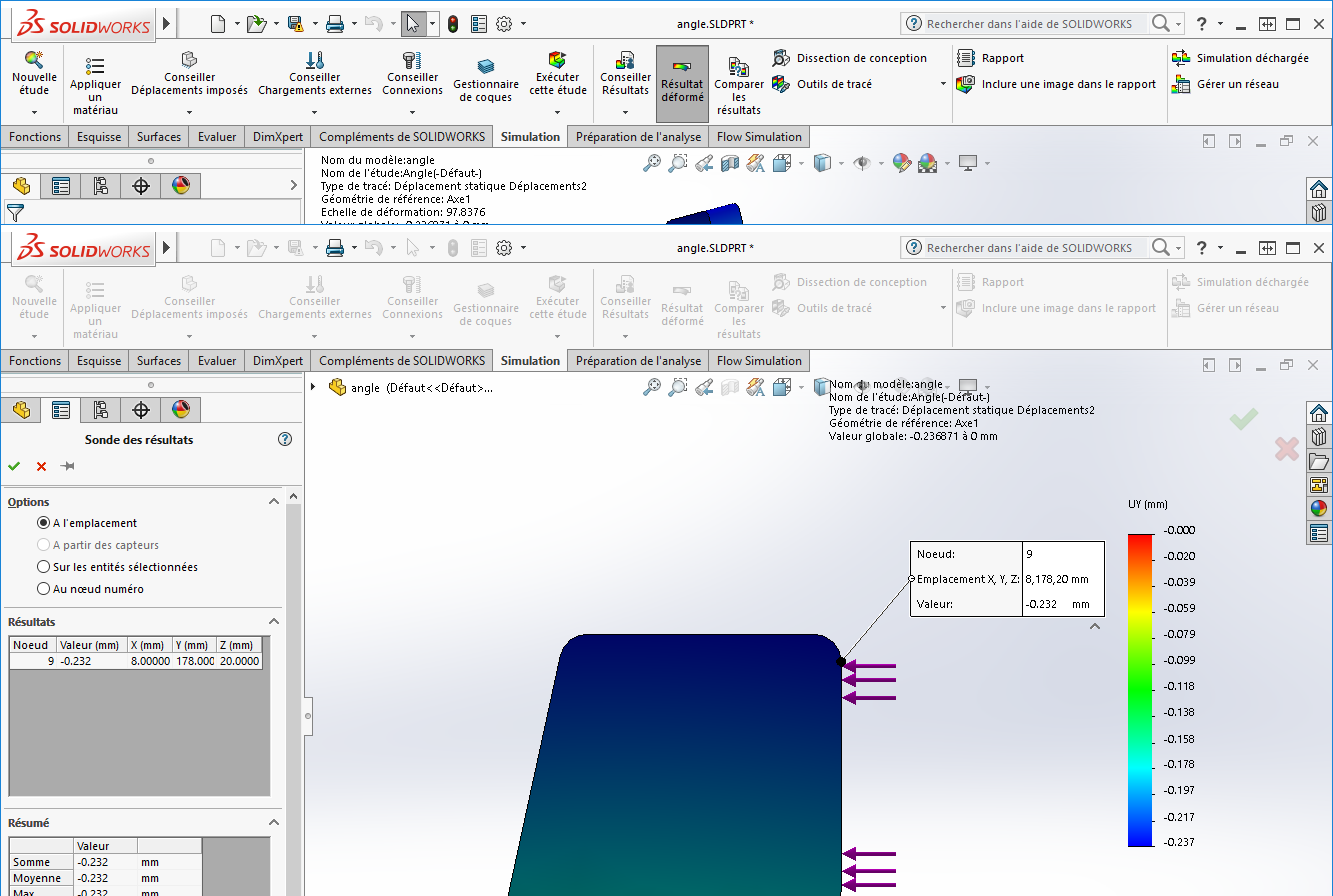

Ensuite, la valeur que nous sondons dans ce tracé correspond au déplacement qu’effectue le point (nœud) le long de l’arc dont le centre est l’axe 1. (Longueur d’arc)

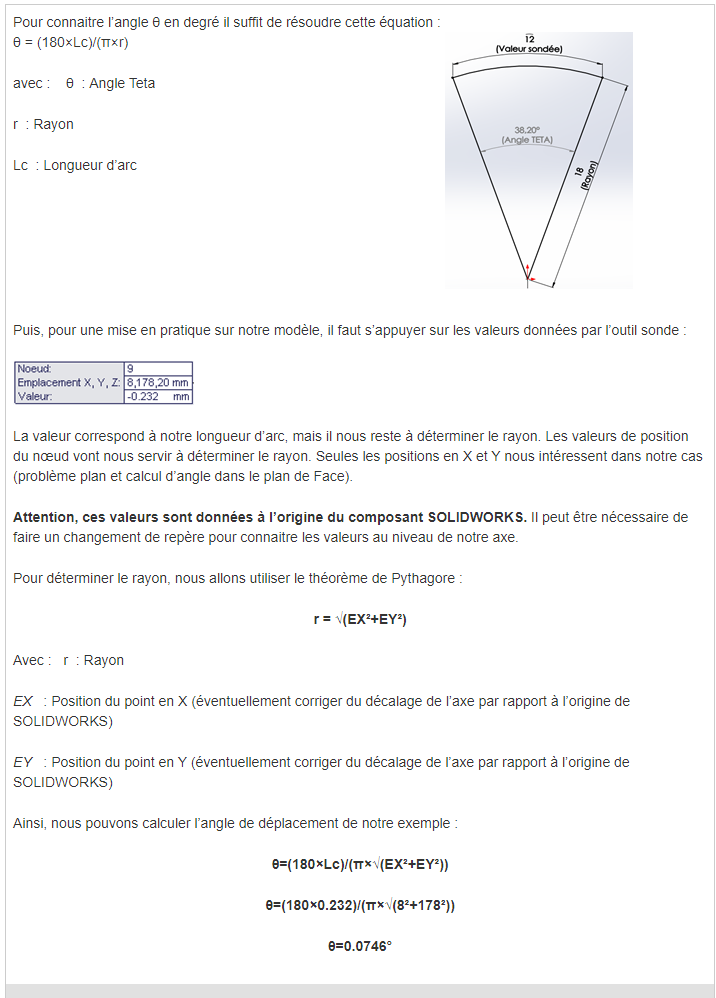

5. angle de déformation SOLIDWORKS simulation : calculer l’angle de déplacement
