Tuto SOLIDWORKS : comment modifier la vue de face d’un modèle de pièce ou d’assemblage ?

Suivez ce tuto SOLIDWORKS :

SITUATION INITIALE

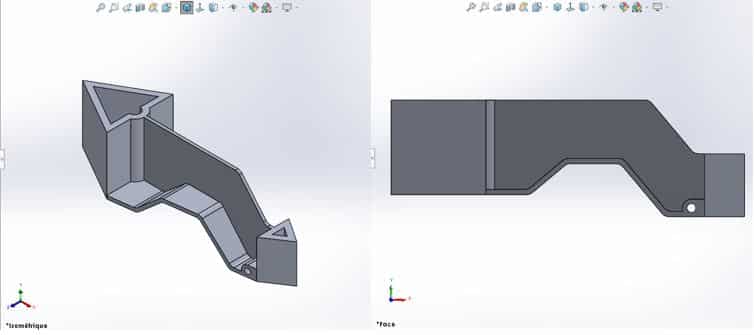

Nous prendrons l’exemple de cette pièce, représentée ci-dessous en vue isométrique (à gauche) et en vue de face (à droite).

OBJECTIF

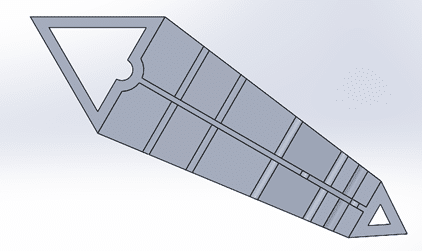

Nous souhaitons modifier la vue de face pour qu’elle soit orientée de la façon suivante :

MARCHE A SUIVRE

1. Orientez la pièce dans l’orientation choisie pour la vue de face (faites en sorte que la pièce soit dans la position montrée sur l’image ci-dessus).

2. En plaçant la souris dans la zone graphique, sans cliquer, appuyez sur Barre d’espace. Cela fait apparaître la fenêtre d’orientation.

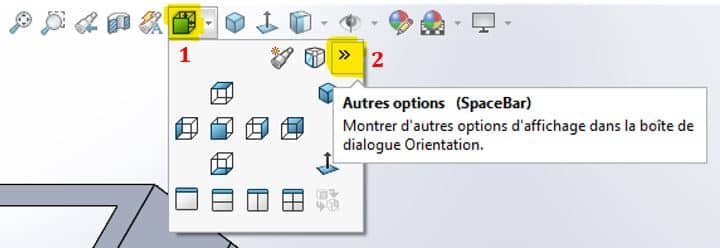

Remarque : Si elle n’apparaît pas, vous pouvez aussi y accéder depuis le cube Orientation de la vue de la visée haute.

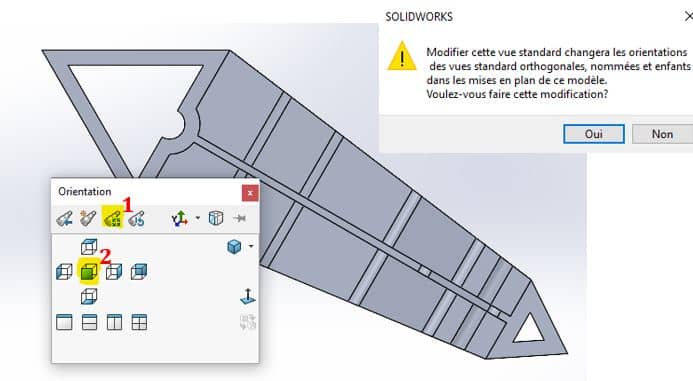

Dans la fenêtre d’orientation, cliquez sur la 3^e icône (Mettre à jour les vues standard), puis sélectionnez la vue qui doit être redéfinie dans l’orientation que vous venez de mettre en place. En l’occurrence, sélectionnez la vue de face. Validez le message qui apparaît pour vous avertir que toutes vos vues prédéfinies seront modifiées en fonction de cette nouvelle vue de face.

Vérifiez que vos vues se sont bien mises à jour.

ATTENTION : redéfinir les vues du modèle impactera le nom des vues de mise en plan également. Toutes les vues de mise en plan déjà créées seront mises à jour avec la nouvelle orientation.

ASTUCES

Vous pouvez tirer parti des outils suivants pour orienter correctement votre pièce :

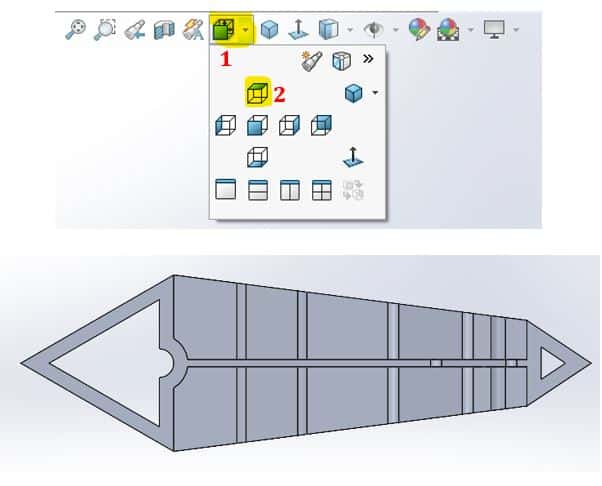

• Si vous souhaitez remplacer une vue déjà prédéfinie (une vue de dessus, de droite etc.) par la vue de face, vous pouvez simplement utiliser le cube Orientation de la vue, situé dans la visée haute, pour vous positionner correctement.

Exemple ci-dessous : positionnement en vue de dessus

Si l’orientation souhaitée n’est pas prédéfinie, on peut éventuellement se placer « normal à » la bonne face, puis utiliser les raccourcis claviers pour faire pivoter le modèle précisément avec des angles connus.

Raccourcis utiles :

Alt + touches fléchées : fait pivoter le modèle de 15° parallèlement au plan de visualisation

Maj + touches fléchées : Fait pivoter le modèle de 90°

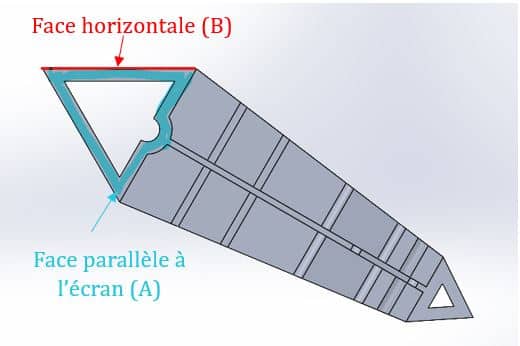

• Si l’on ne connaît pas l’orientation précisément avec un angle, mais que l’on connaît la face que l’on veut voir parallèle à l’écran (face A), et une face plane que l’on veut voir à l’horizontal (face B), cf image ci-dessous :

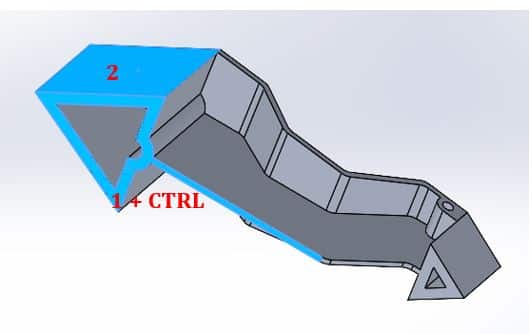

Sélectionnez la face A, appuyez sur CTRL puis sélectionner la face B (dans cet ordre impérativement)

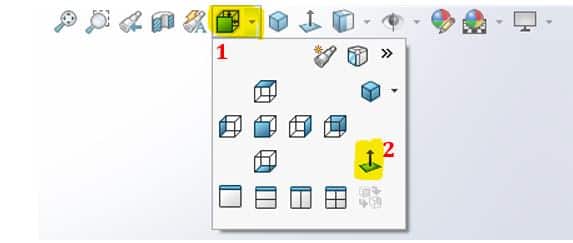

Relâchez CTRL et cliquez sur la commande « Normal à » qui se situe par défaut dans le cube Orientation de la vue de la visée haute. Cela vous orientera avec la face B au-dessus, comme souhaité.
