SOLIDWORKS 2020 : nouveautés de la version beta (partie 1)

Notre expert vous dévoile quelques nouveautés présentes dans la version beta de SOLIDWORKS 2020. Evidemment, toutes ces nouveautés ne seront pas forcément disponibles dès la version SP0… Mais ne boudons pas notre plaisir, il y a de la matière, et de la bonne !

Sélection de 7 nouveautés SOLIDWORKS 2020

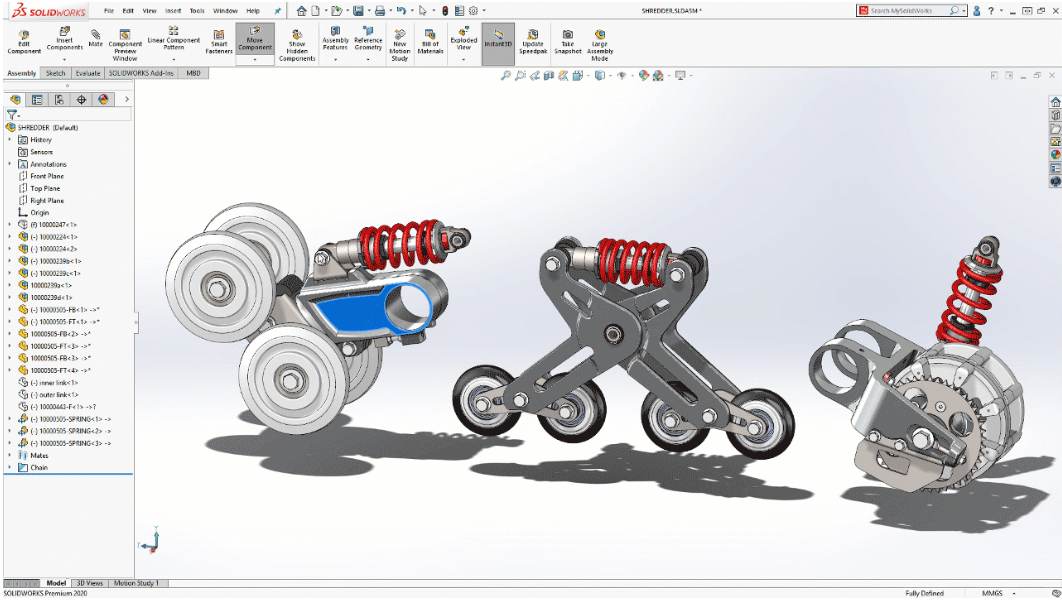

1. Composant flexible

Vous pouvez définir une pièce comme flexible dans un assemblage. La pièce est pilotée par la position des références.

Par exemple,

• vous modélisez un ressort dans le contexte d’un assemblage où la longueur du ressort est pilotée par une référence externe à l’assemblage.
• Vous insérez le ressort dans un deuxième assemblage où le ressort apparaît avec une référence hors contexte.
• Vous pouvez utiliser l’outil “Rendre le composant flexible” pour remapper la référence hors contexte.

En conséquence, le ressort est piloté par le deuxième assemblage.

2.Mode gestion des grandes conceptions

Vous pouvez créer et modifier des répétitions linéaires et circulaires de composants lorsque vous modifiez un assemblage en mode “gestion des grandes conceptions”. Vous pouvez éditer les répétions pilotées par des fonctions ou des esquisses.

Vous pouvez créer des contraintes sur des géométries de référence lorsque vous éditez un assemblage.

Dans l’arbre de création, vous pouvez afficher les géométries de référence :

• Plans standards
• Origine
• Plans de référence
• Axes – pas axes temporaires
• Points de référence
• Systèmes de coordonnées

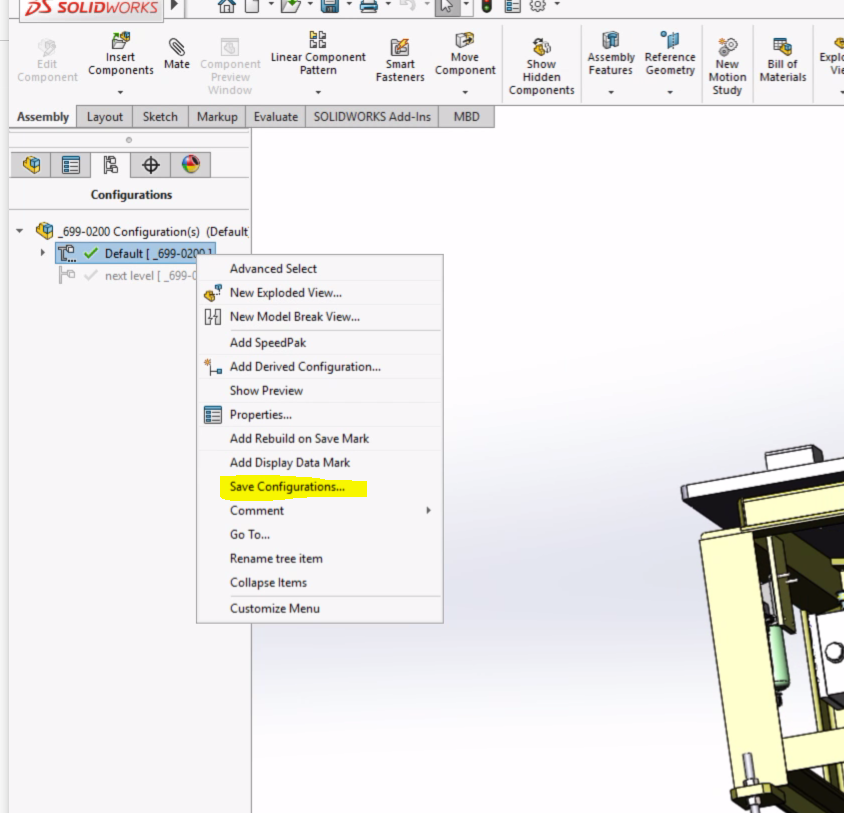

3.Enregistrer des configurations

Il s’agit là d’enregistrer en tant que copie une sélection de configurations.

Vous pouvez enregistrer une copie d’une pièce ou d’un assemblage avec un sous-ensemble de configurations.

• Lors de la sélection des configurations à enregistrer, la configuration active est sélectionnée par défaut.
• La configuration parent d’une configuration dérivée est sélectionnée avec la configuration dérivée.
• Les états d’affichage liés restent dans le modèle copié.

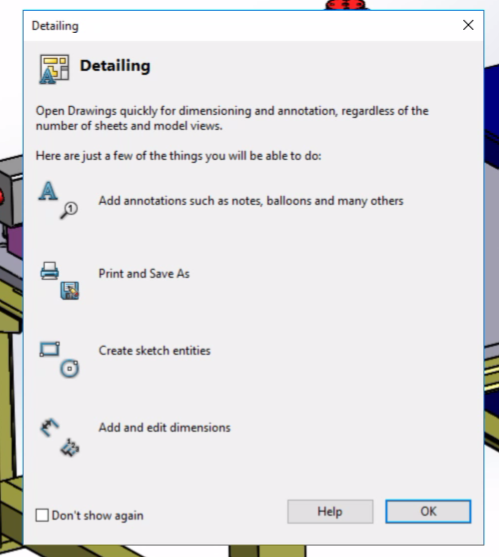

4. Mode habillage

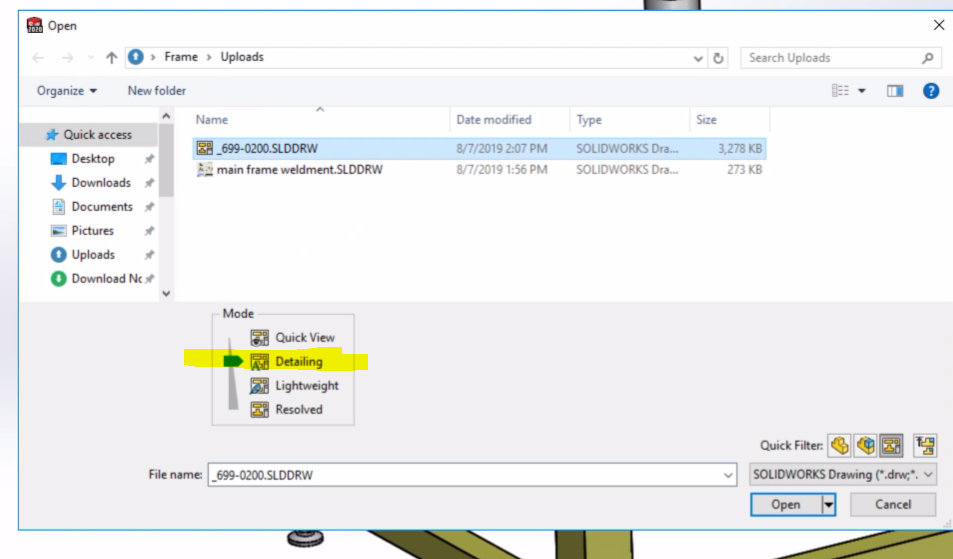

Vous pouvez utiliser le mode habillage pour ouvrir rapidement de grandes mises en plan. Vous pouvez ajouter et éditer les annotations dans le dessin, mais les données du modèle ne sont pas chargées.

Capacités disponibles dans les feuilles, les formats et les vues :

• Ajouter et modifier des annotations :

Notes, annotations de répétition, états de surface, symboles de révision, nuages de révision, labels de vue

Capacités disponibles uniquement dans les vues de dessin

• Ajouter, modifier et rattacher des cotes et des annotations attachées aux arêtes du modèle :

Notes, bullages, états de surface, notes de perçage, tolérances géométriques, centres, cotes linéaires et radiales, cotes angulaires …

5. Vue d’une autre configuration pour pièce

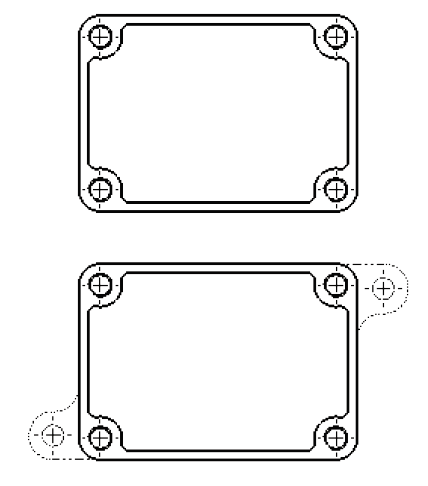

Dans les dessins de pièces, vous pouvez utiliser la vue d’une autre position pour superposer deux configurations dans une seule vue. Les deux configurations doivent déjà exister dans le modèle de pièce avant de créer la vue de position alternative.

6. Cotation en chaîne

Avec l’outil Dimension en chaîne, vous pouvez créer une chaîne de dimensions associées, similaires à la façon dont vous créez les cotes ligne de base.

Vous pouvez convertir les cotations en chaîne en ligne de base et inversement.

7. Surface décalée

Il s’agit de créer une surface décalée sans faces en erreur. L’outil “Surface décalée” identifie les faces d’une surface qu’il ne peut pas traiter et offre la possibilité de créer une surface décalée sans elles.

Lorsque vous sélectionnez une surface à décaler, l’outil “Décaler la surface” la divise en faces. Quand l’outil commence à créer une surface de décalage, il répertorie les faces qu’il ne peut pas inclure dans le décalage.

Si vous cliquez sur “Supprimer les faces” en échec dans le PropertyManager, l’outil crée la surface en omettant les faces défaillantes.

Cette nouvelle version de SOLIDWORKS s’annonce toujours plus puissante, conviviale et performante.
