Le 19 décembre 2022
Comme expliqué dans l’article précédent sur la simulation numérique fréquentielle, l’étape de validation de conception des produits se limite souvent à la réalisation d’études statiques linéaires. Cependant, n’oubliez pas de prendre en compte les risques sur les géométries fines et élancées, et notamment les risques liés au flambage. L’utilisation de la simulation de flambage est primordiale dans de nombreux secteurs de l’industrie. Laissez-moi vous présenter comment les solutions de simulation numérique de SOLIDWORKS vous accompagnent dans la compréhension et la résolution de cette problématique.
Commençons donc par définir le principe du flambage :
Flexion sous un effort de compression

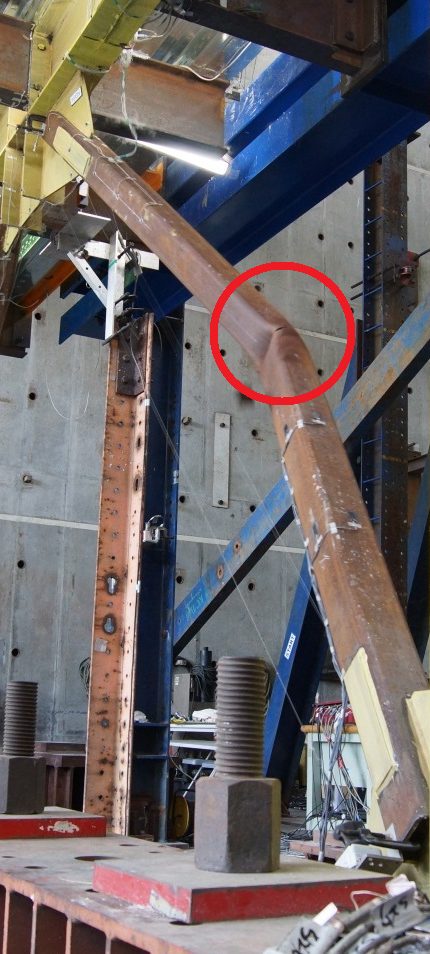

Voici quelques images montrant des structures défaillantes sous certaines charges :
Vous pouvez voir les grandes déformations résultant de la défaillance du flambement et, dans certains cas, la perte totale de l’intégrité structurelle. Cela se produit généralement sur des structures élancées ou sur des composants avec des épaisseurs fines.
Nous voyons clairement dans les exemples ci-dessus que le phénomène de flambage n’est pas à prendre à la légère. C’est pourquoi l’utilisation de solutions de simulation est nécessaire afin d’anticiper tout risques lors de la phase de conception.
SOLIDWORKS Simulation permet de réaliser des études de flambages à partir de vos conceptions 3D dans son module de flambage.
SOLIDWORKS utilise la formule d’Euler qui permet de déterminer la charge axiale maximale qu’une poutre élancée peut supporter sans flambement. La charge maximale, ou charge critique, fera que la poutre se trouve dans un état d’équilibre instable. Cela signifie que la poutre n’a pas encore fléchi, mais qu’elle est au bord du flambage et que toute augmentation de la charge ou l’introduction d’une légère force latérale entraînera le flambement de la poutre.
En analysant la formule d’Euler, nous voyons que la force nécessaire pour atteindre le flambement est proportionnelle au module d’élasticité du matériau, proportionnelle au moment d’inertie de notre poutre et proportionnelle à sa longueur.

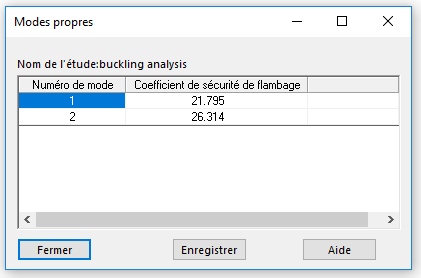

SOLIDWORKS nous permet d’obtenir deux types d’informations lors de la réalisation d’une étude de flambage :
Après avoir déterminé le facteur critique de flambement via une étude de flambage, SOLIDWORKS Simulation permet également d’obtenir la déformation réelle de notre produit via une approche non linéaire.
“ Cela permet au concepteur de mieux appréhender la déformation de son produit ainsi que les contraintes associées une fois le seuil de flambage dépassé. „
