EdgeAnnotations : un nouvel outil dans myCADtools et SolidWatch

Edgeannotations : La problématique à l’origine de l’outil

Dans les dessins techniques, la forme géométrique parfaite est représentée sans aucun écart et en général sans considération des conditions des arêtes. Cependant, pour de nombreuses raisons (par exemple fonctionnement d’une pièce, sécurité), un état particulier des arêtes est exigé :

arêtes extérieures sans bavure, arêtes vives ou avec bavure de dimension limitée, et arêtes intérieures avec raccordement.

Prérequis pour utiliser Edgeannotations

Il est nécessaire d’installer le dernier setup de la suite myCADtools 2017 ou bien le dernier setup des outils SolidWatch 2017.

Les fonctionnalités de l’outil Edgeannotations

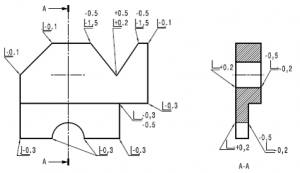

EdgeAnnotations permet d’insérer, sous forme d’annotation dans une mise en plan SOLIDWORKS, la cotation des arêtes de forme non définie. L’outil s’appuie sur les règles et la symbolique de la norme ISO_13715.

L’outil propose de sélectionner les principales fonctionnalités directement via le PropertyManager de SOLIDWORKS, cet outil est donc totalement intégré à l’environnement SOLIDWORKS :

Edgeannotations : Un gain de temps pour créer vos notes selon la norme Iso 13715

Discuter avec un expert

• Auteur Jean-Michel Savoyat
• Date 04.04.2017
• Produit myCADtools dans myCADservices Premium – SolidWatch
• Version v2017 SP0
