Cinématique CATIA : résoudre les degrés de liberté laissés par 2 liaisons sphériques sur la même pièce

Notre expert CATIA vous explique comment remplacer une des deux liaisons sphériques par une liaison cardan simple dans le module Cinématique CATIA V5-6.

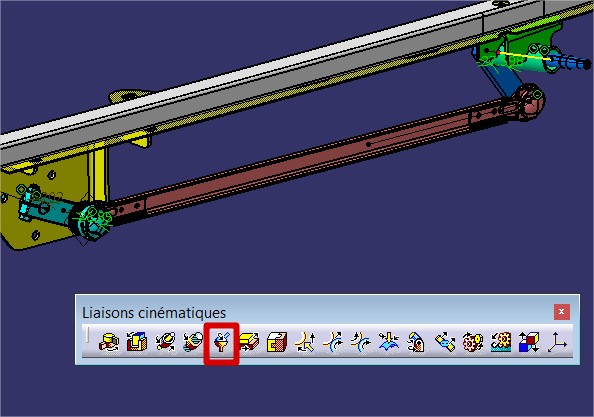

1. Liaison rotule dans le module Cinématique CATIA

Vous avez créé deux liaisons rotule sur votre mécanisme. Celui-ci ne peut pas être simulé.

Ainsi, le mécanisme ne peut pas être simulé.

2. Supprimer

Ensuite, il faut supprimer une des deux liaisons sphériques.

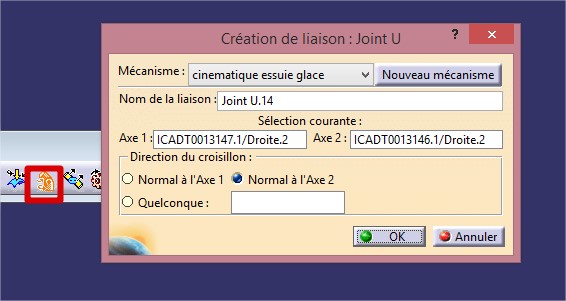

3. Rajouter en remplacement la liaison cardan

Puis, vous devez remplacer par une liaison cardan.

4. Simuler

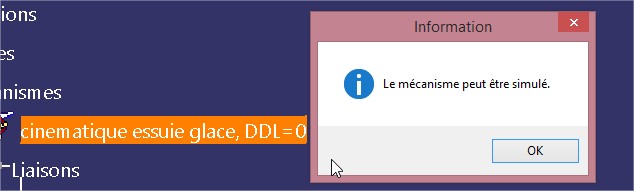

Votre mécanisme peut enfin être simulé !

En conclusion

Dans le module Cinématique CATIA, s’il y a trop de liaisons sphériques, cela laisse des degrés de liberté qui empêchent la simulation.

• Auteur   Jocelyn Esclafert, Consultant PLM, BU Services, VISIATIV
• Date      08.12.2017
• Produit  CATIA V5-6
• Version  R2015
