SOLIDWORKS Flow Simulation

Appuyez-vous sur des fonctionnalités d’analyse et de calculs de dynamique de fluides (CFD) pour simuler au mieux les écoulements de liquide et de gaz à l’intérieur et autour de vos conceptions.

Présentation de SOLIDWORKS Flow Simulation

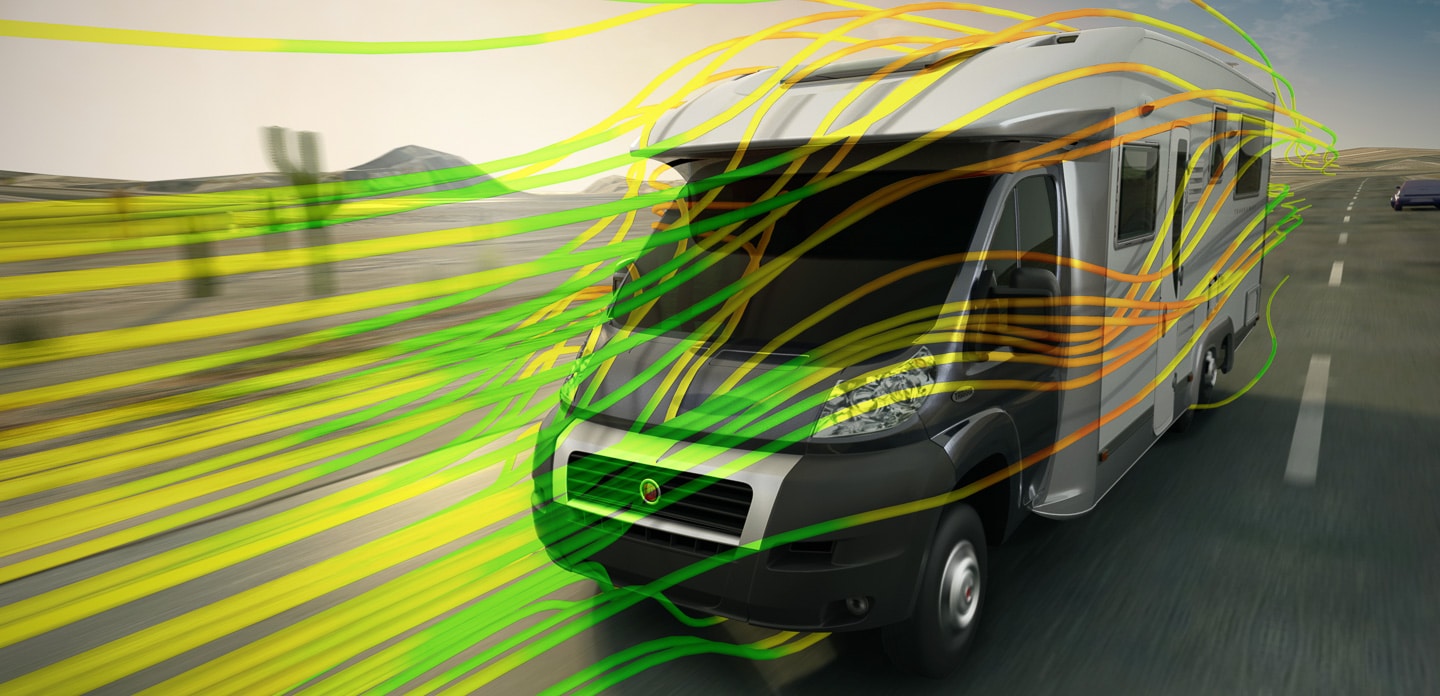

Simuler l’écoulement des fluides et les transferts thermiques

SOLIDWORKS Flow Simulation est le logiciel de dynamique des fluides numérique CFD (Computational Fluid Dynamics) intégré à SOLIDWORKS.
Grâce à lui, vous pouvez simuler l’écoulement de l’air, des gaz ou des liquides, analyser les transferts thermiques et visualiser les phénomènes aérodynamiques directement dans votre environnement de conception.

Que ce soit pour refroidir des composants électroniques, optimiser l’aérodynamique d’un véhicule, améliorer l’efficacité énergétique d’un bâtiment ou concevoir des échangeurs de chaleur, Flow Simulation vous aide à valider vos choix techniques, réduire vos prototypes physiques et fiabiliser vos produits plus rapidement.

SOLIDWORKS Flow Simulation intervient dès les premières étapes du processus de conception. Il utilise la méthode des volumes finis (MVF) pour évaluer les performances des produits par le biais de différents scénarii d’études.

Demandez un devis

Découvrez SOLIDWORKS Flow Simulation en action…

Dans cette vidéo, vous découvrirez comment analyser et optimiser vos produits en termes de pression, de chaleur et de mouvement, avant de construire un seul prototype.

Simuler fluides, chaleur et aérodynamique directement dans SOLIDWORKS :

  • Vannes : analyse des pressions, turbulences et cavitation.

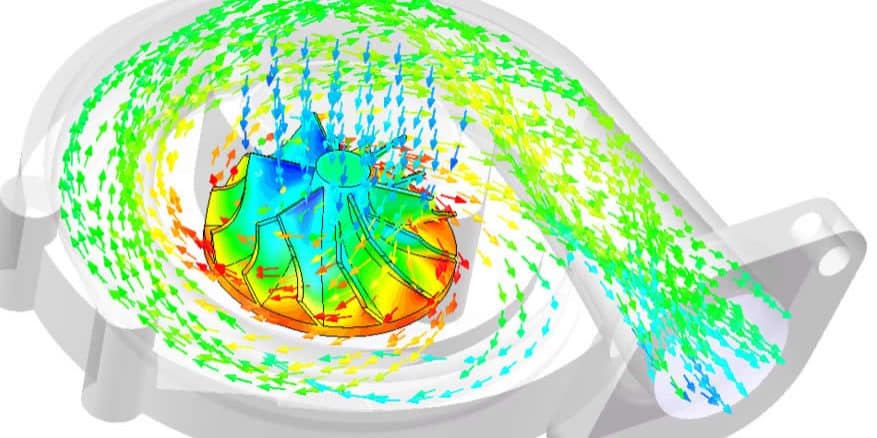

  • Pompes : étude de la rotation des turbines, débits et recirculations.
  • Échangeurs de chaleur : amélioration de l’efficacité thermique et choix des matériaux.
  • Électronique : détection des points chauds et gestion thermique.
  • Aérodynamique : simulation de la portance, de la traînée et des pressions de surface.

Pourquoi choisir SOLIDWORKS Flow Simulation ?

Avec SOLIDWORKS Flow Simulation, vous disposez d’une solution logicielle qui :

  • Accélère la compréhension des phénomènes fluidiques : visualisez rapidement l’impact des écoulements d’air, de gaz ou de liquides sur vos conceptions, avec calcul des champs de vitesse, de pression et de turbulence.
  • Réduit la dépendance à une expertise CFD pointue : grâce à des assistants de configuration, des maillages automatiques adaptatifs et une bibliothèque de conditions aux limites, l’outil démocratise la simulation avancée.
  • Intègre des modules spécialisés : le module HVAC pour la simulation du confort thermique (température ressentie, analyse PMV/PPD) et le module Electronic Cooling pour le calcul précis de la dissipation thermique dans les composants électroniques.
  • Reproduit des conditions réelles de fonctionnement : prise en compte des phénomènes de convection naturelle ou forcée, du rayonnement thermique et des propriétés complexes des matériaux et fluides utilisés.
  • Anticipe les risques de surchauffe et de défaillance : identification des zones critiques de concentration de chaleur et validation des solutions de refroidissement (ventilation, dissipateurs, échangeurs).
  • Permet l’évaluation de scénarios multiphysiques : analyse des transferts thermiques, des forces de pression sur des pièces immergées, de la cavitation ou encore de la recirculation dans les systèmes de pompage.
  • Facilite la réutilisation des données : import et gestion de bibliothèques de conditions thermiques, propriétés matériaux, puissances dissipées et profils de charge, pour standardiser les analyses et gagner du temps.
  • Compare efficacement plusieurs configurations : mode parametric study permettant de tester différentes géométries, débits ou conditions limites, puis d’analyser les performances comparées sous forme de graphiques et visualisations 3D.

SOLIDWORKS Flow Simulation permet de combiner la rigueur scientifique de la CFD avec la simplicité d’utilisation nécessaire pour intégrer la simulation dans un processus de conception quotidien.

ebook simulation numérique

[eBook] Découvrez l’approche MODSIM !



Faîtes passer votre conception de produits à la vitesse supérieure grâce à la modélisation et la simulation intégrées. Supprimez les barrières entre conception et simulation grâce aux solutions de continuité numérique et accélérez votre développement produit.





Téléchargez le eBook

Fonctionnalités de SOLIDWORKS Flow Simulation

SOLIDWORKS Flow Simulation propose un ensemble complet d’outils de dynamique des fluides numérique (CFD) directement intégrés à SOLIDWORKS. Ces fonctionnalités permettent d’analyser et d’optimiser les performances thermiques et fluidiques des produits dès la conception.

      • Calcul de dynamique des fluides : Le logiciel repose sur la résolution des équations de Navier–Stokes, modélisant le comportement des fluides incompressibles et compressibles en régime laminaire ou turbulent. Grâce à un solveur CFD robuste et à un maillage automatique adaptatif, il est possible de calculer les champs de vitesse, de pression et de température dans des géométries complexes, tout en tenant compte des conditions aux limites définies par l’utilisateur (débits, températures, rugosité des parois, etc.).
      • Analyse de l’écoulement des fluides : SOLIDWORKS Flow Simulation permet de modéliser les flux internes et externes : circulation d’air dans un conduit, pertes de charge dans un réseau, comportement aérodynamique autour d’un profil. Les résultats incluent la détection des zones de turbulence, de recirculation ou de cavitation. L’utilisateur peut ainsi optimiser la géométrie des composants pour améliorer l’efficacité énergétique, réduire la traînée ou garantir un débit constant.
      • Facteurs de confort thermique : Le module complémentaire HVAC (Heating, Ventilation, Air Conditioning) introduit des indicateurs tels que le PMV (Predicted Mean Vote) et le PPD (Predicted Percentage Dissatisfied) pour évaluer le confort thermique ressenti par un occupant. Il prend en compte les effets conjoints de la température de l’air, de la vitesse du flux et du rayonnement thermique, afin de valider la conception d’espaces intérieurs (bâtiments, véhicules, cabines).
      • Gestion thermique des appareils électroniques : Avec le module Electronic Cooling, les ingénieurs peuvent modéliser la dissipation thermique dans des composants sensibles (circuits imprimés, processeurs, LED, alimentations). L’outil calcule la conduction à travers les matériaux, la convection forcée ou naturelle et le rayonnement. Il facilite le dimensionnement de dissipateurs, ventilateurs et échangeurs, garantissant ainsi la fiabilité des systèmes et prolongeant leur durée de vie.
      • Visualisation de Simulation : Les résultats sont présentés via des outils de post-traitement avancés : tracés de lignes de courant, cartographies de pression et de température, vecteurs de vitesse, visualisation en iso-surfaces ou en coupes 3D dynamiques. Le rendu GPU accéléré permet d’obtenir une représentation fluide et réaliste des phénomènes étudiés, favorisant la communication des résultats auprès des équipes de conception ou des clients.
      • Analyse d’écoulement thermique : En complément des analyses fluidiques, SOLIDWORKS Flow Simulation prend en charge les transferts thermiques multiphysiques : conduction, convection et rayonnement. Il permet de simuler des échanges complexes dans des échangeurs de chaleur, des systèmes de refroidissement moteur ou des environnements électroniques. Les ingénieurs peuvent ainsi anticiper les zones de surchauffe, valider des solutions de refroidissement et comparer plusieurs scénarios en phase de conception.



Demandez un devis

Les industries qui tirent le meilleur parti de la simulation CFD

SOLIDWORKS Flow Simulation est particulièrement utilisé dans les secteurs où les phénomènes thermiques et fluidiques ont un impact direct sur la performance, la fiabilité et la sécurité des produits. Voici les principaux :

Électronique

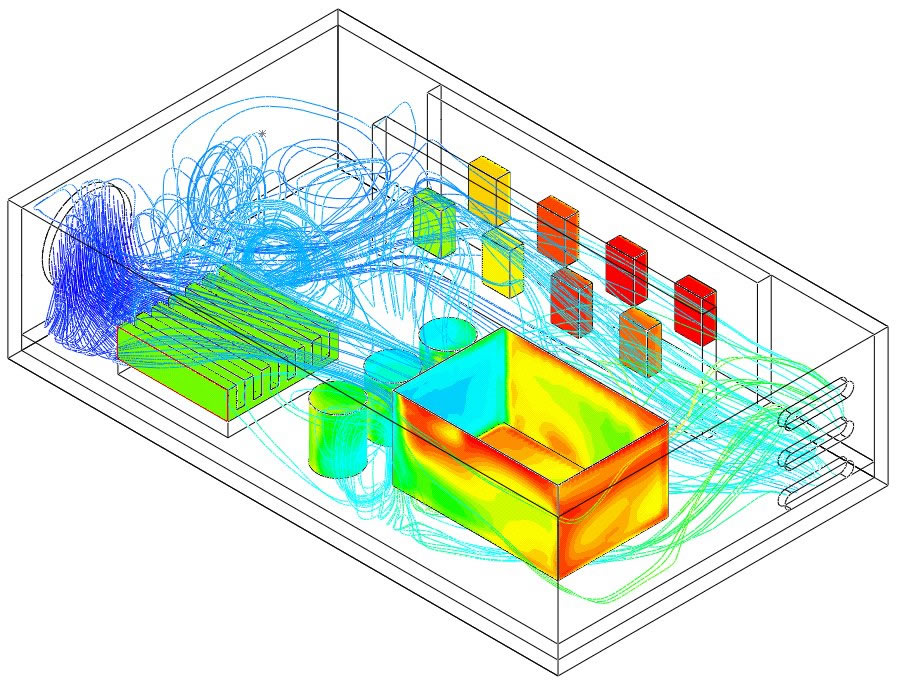

  • Gestion thermique des cartes électroniques, processeurs, LED, boîtiers et systèmes embarqués.
  • Analyse du refroidissement actif (ventilation) et passif (dissipateurs, échangeurs thermiques).
  • Prévention des points chauds pour améliorer la fiabilité des équipements.

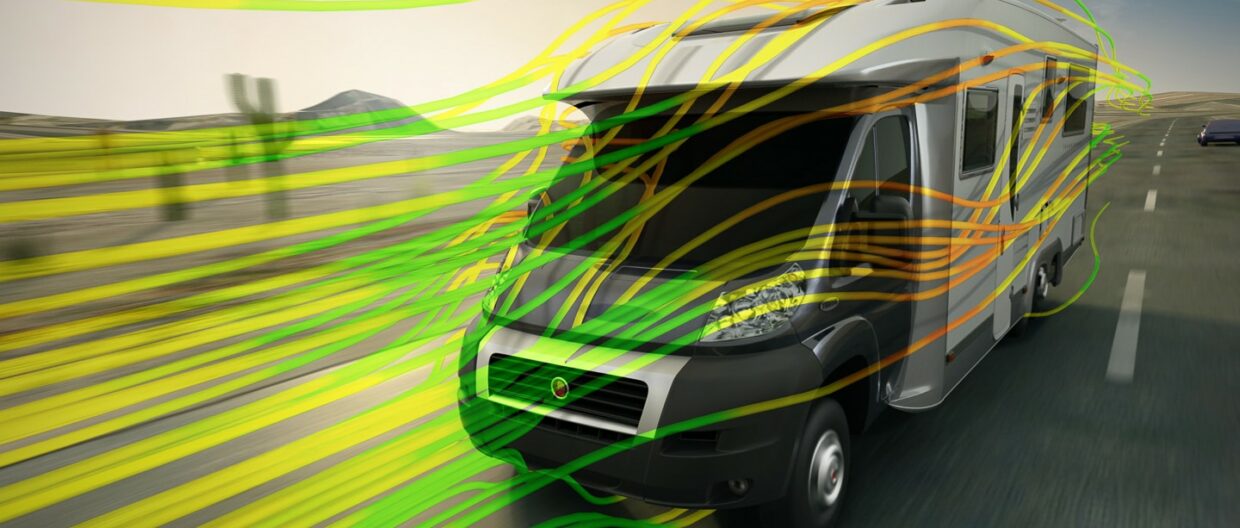

Automobile

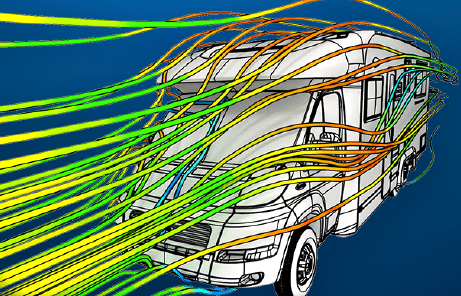

  • Optimisation de l’aérodynamique (traînée, portance, sillage).
  • Simulation des systèmes de refroidissement moteur, batteries et systèmes de climatisation.
  • Étude des flux d’air dans l’habitacle pour le confort thermique.

Aéronautique

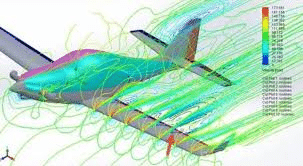

  • Analyse des performances aérodynamiques (profil d’aile, surfaces portantes, stabilité).
  • Simulation des systèmes de pressurisation et de climatisation en cabine.
  • Validation du refroidissement des systèmes embarqués (électronique de bord, équipements).

Énergie

  • Dimensionnement et optimisation des pompes, turbines, ventilateurs et échangeurs de chaleur.
  • Étude des pertes de charge, cavitation, zones de recirculation.
  • Simulation des flux dans les réseaux de fluides complexes.

Bâtiment et CVC

  • Analyse des écoulements d’air dans les espaces intérieurs.
  • Simulation du confort thermique (température ressentie, circulation d’air).
  • Étude des performances énergétiques et validation réglementaire.

Pour aller plus loin dans l’étude de la dynamique des fluides :

Deux modules sont proposés :

Le module HVAC

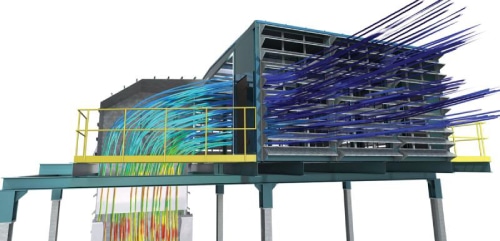

Le module HVAC (Heating, Ventilation and Air Conditioning) complète SOLIDWORKS Flow Simulation avec des outils avancés pour la modélisation des flux d’air et des transferts thermiques dans des environnements clos ou ouverts. Il est conçu pour aider les ingénieurs à analyser et optimiser le confort thermique, la ventilation, l’éclairage naturel ou artificiel et la qualité des environnements de travail ou d’habitation.

Fonctionnalités

Analyse de HVAC : Le module introduit des modèles physiques spécifiques au domaine du bâtiment et des systèmes CVC :

  • Simulation de la distribution de l’air dans des pièces, conduits ou systèmes de ventilation,
  • Prise en compte des sources de chaleur internes et externes (personnes, machines, éclairage, ensoleillement),
  • Evaluation des transferts par convection, conduction et rayonnement thermique entre parois et objets,
  • Possibilité de modéliser le comportement des gaz transparents aux radiations (CO₂, vapeur d’eau).

Ces outils permettent d’obtenir une représentation réaliste des conditions de confort et d’anticiper les zones de stagnation, de courants d’air ou de surchauffe.

Analyse de l’écoulement des fluides : Le module HVAC étend les capacités CFD standards en fournissant des analyses détaillées des écoulements d’air et de gaz :

  • Calcul des vitesses d’air dans les espaces ouverts et fermés,
  • Etude des pertes de charge dans les réseaux de conduits,
  • Détection des zones de recirculation, de turbulence ou d’insuffisance de ventilation,
  • Possibilité de comparer différents scénarios de conception (implantation de grilles, diffuseurs, conduits).

Ces fonctionnalités aident à concevoir des systèmes plus performants, répondant aux normes de ventilation et de qualité de l’air.

Facteurs de confort thermique : Le module intègre des indicateurs ergonomiques et normatifs pour évaluer le confort perçu par les occupants :

  • PMV (Predicted Mean Vote) : indice prédisant la sensation thermique moyenne d’un groupe de personnes (froid ↔ chaleur).
  • PPD (Predicted Percentage Dissatisfied) : pourcentage estimé d’individus insatisfaits par l’environnement thermique.
  • Calcul de la température opérative, qui combine température de l’air, vitesse du flux et rayonnement des surfaces.

Ces analyses permettent de valider les conceptions de systèmes CVC, d’améliorer l’efficacité énergétique des bâtiments et d’assurer un confort thermique conforme aux standards internationaux (ISO 7730, ASHRAE 55).



Le module Electronic Cooling

Le module Electronic Cooling enrichit SOLIDWORKS Flow Simulation avec des modèles physiques et des bibliothèques dédiées à la gestion thermique des composants électroniques. Il permet aux concepteurs et ingénieurs de simuler avec précision la dissipation de chaleur et de dimensionner les solutions de refroidissement afin de garantir la fiabilité et la durée de vie des équipements électroniques.

Fonctionnalités

Analyse spécialisée Electronic Cooling : Ce module intègre une bibliothèque de composants électroniques standards (puces, résistances, transistors, LED, dissipateurs, ventilateurs, etc.) avec leurs propriétés thermiques prédéfinies.

L’utilisateur peut :

  • Appliquer rapidement les puissances dissipées et conditions de fonctionnement des composants,
  • Modéliser la conduction thermique dans les cartes et boîtiers,
  • Simuler la convection forcée (ventilateurs, flux d’air guidés) ou naturelle,
  • Prendre en compte le rayonnement thermique entre composants voisins.

Cette analyse dédiée offre une approche réaliste des scénarios thermiques courants dans les systèmes embarqués, l’électronique de puissance ou l’éclairage LED.

Analyse de l’effet Joule : L’effet Joule, correspondant à la dissipation de chaleur générée par le passage du courant électrique dans un conducteur, peut être directement simulé.

Grâce à cette fonctionnalité :

  • Les pertes électriques dans les pistes de circuits imprimés, câbles et connecteurs sont traduites en charges thermiques dans le modèle,
  • Il devient possible d’anticiper la montée en température des composants critiques,
  • Les ingénieurs peuvent optimiser la conception en ajustant la section des conducteurs, les matériaux utilisés ou le système de refroidissement associé.

L’analyse de l’effet Joule permet donc d’obtenir une vision multiphysique (électrique + thermique) essentielle pour garantir la robustesse et la sécurité des dispositifs électroniques.

Refroidissement électronique

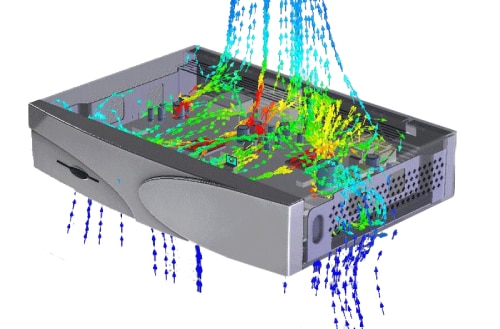

Dans cette vidéo, vous découvrirez comment SOLIDWORKS Flow Simulation permet de modéliser l’évacuation de la chaleur d’un boitier électronique intégré dans un groupe électrogène mobile sous-marin.
