Usage d’une fonction de bibliothèque dans SOLIDWORKS

Objectif :

Gagner du temps sur la modélisation de géométrie standard.

Marche à suivre :

Créer un dossier dans lequel on crée les fonctions de bibliothèques. (Voir la fiche dédiée à la création d’une fonction de Bibliothèque).

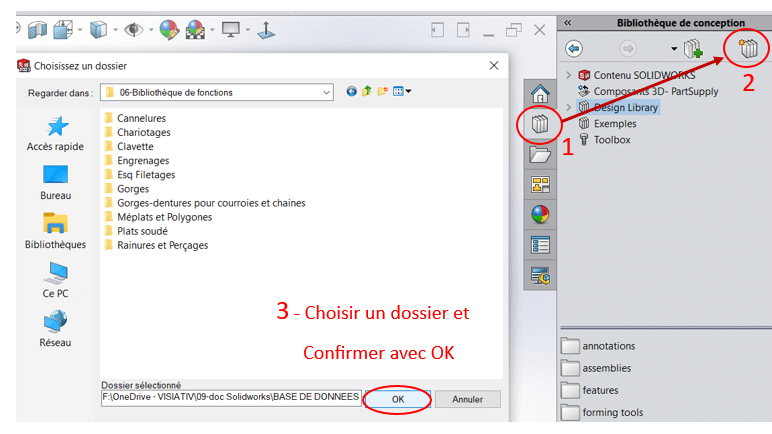

Ajouter ce dossier dans la bibliothèque de conception de SOLIDWORKS.

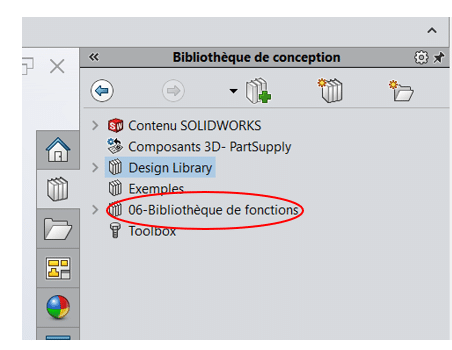

Le dossier est visible dans la bibliothèque de conception :

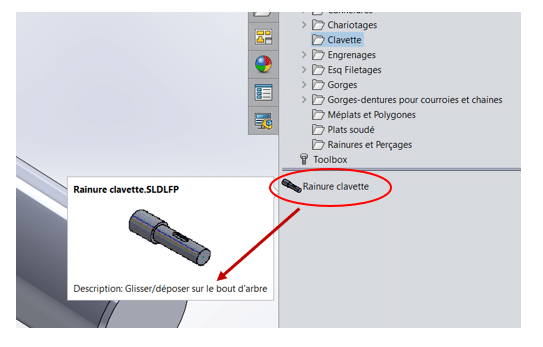

Sélectionner le dossier dans la bibliothèque de conception. Passer la souris sur la fonction de bibliothèque : une info bulle apparait avec une description.

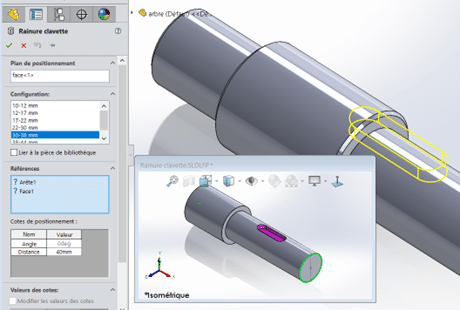

Glisser/déposer la fonction sur la géométrie. Si besoin, renseigner les paramètres demandés dans le PropertyManager (Cela varie pour chaque fonction de bibliothèque)

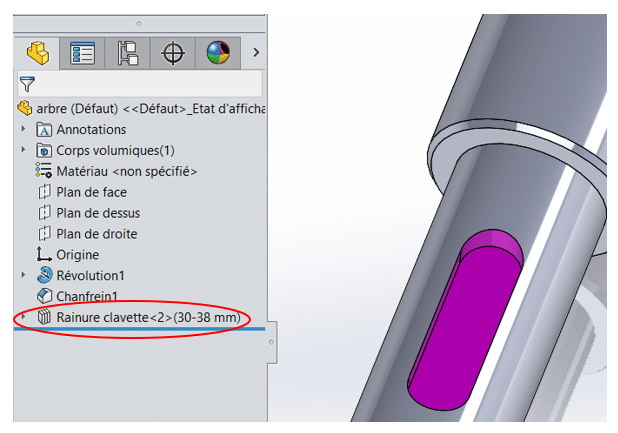

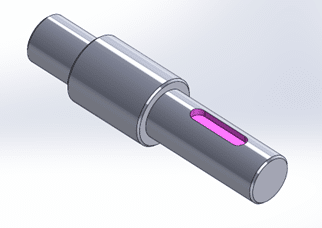

Valider la fonction. Elle maintenant est présente dans l’arbre avec son icone spécifique

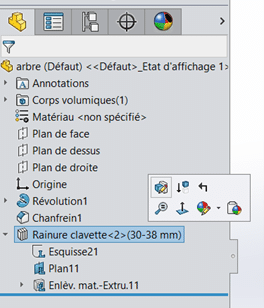

Modifier la fonction.

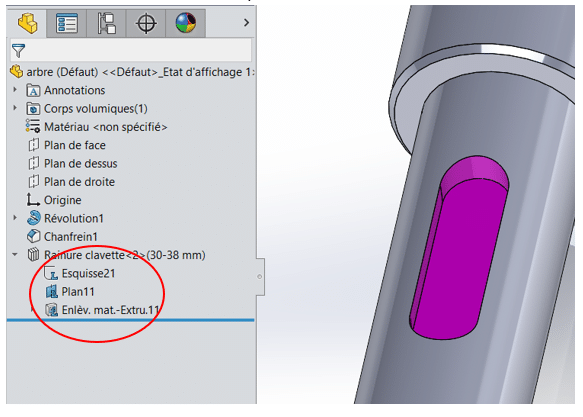

Une fois insérée, la fonction est modifiable. En éditant individuellement chaque élément constituant la fonction de bibliothèque

Ou en éditant directement la fonction de Bibliothèque.

Remarque : toutes les modifications sont sans effet sur la fonction de bibliothèque originale !
