Le 19/12/2022
SOLIDWORKS Plastics permet de concevoir des pièces plastiques et moules par injection plastique. Notre expert vous explique comment faire un point d’injection précis lors de la simulation d’injection en volumique dans SOLIDWORKS Plastics. En effet, il est important que le point d’injection soit le plus réaliste possible dans ces dimensions.

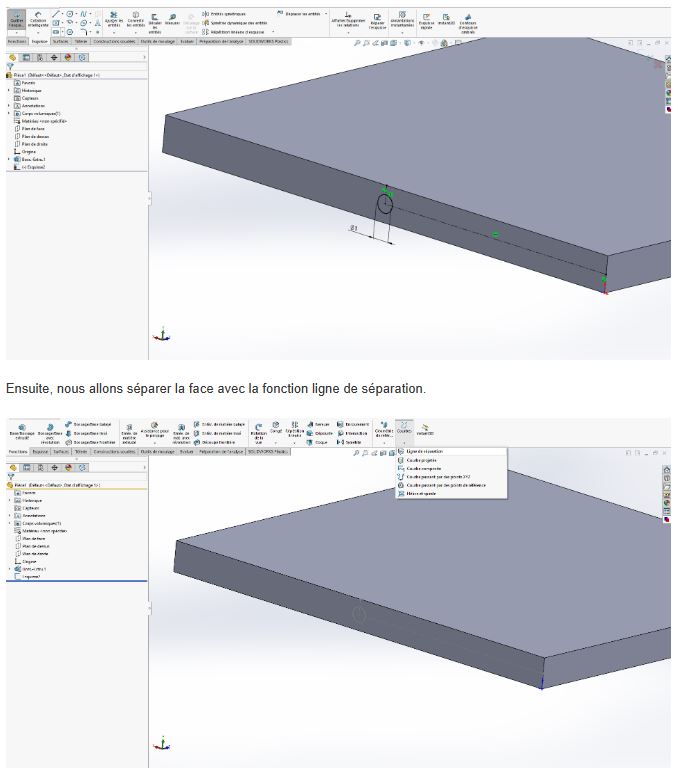

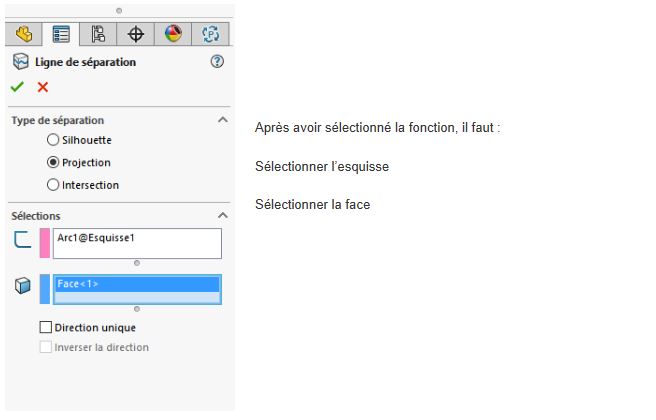

Dans un premier temps, il faut préparer la zone du point d’injection. Pour cela, dessinez une esquisse du Ø voulu sur un plan parallèle à la face sur laquelle le point va se situer.
[eBook] Découvrez l’approche MODSIM !
Faîtes passer votre conception de produits à la vitesse supérieure grâce à la modélisation et la simulation intégrées. Supprimez les barrières entre conception et simulation grâce aux solutions de continuité numérique et accélérez votre développement produit.

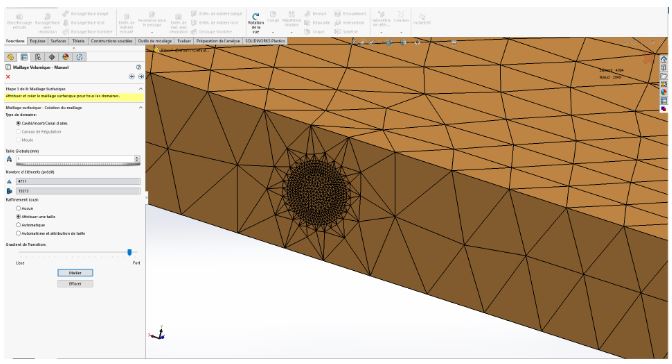

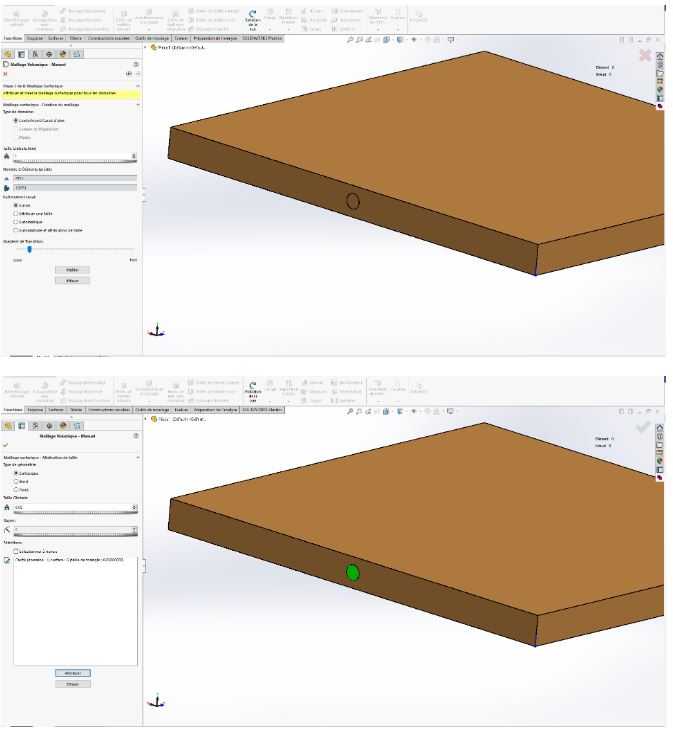

Dans un deuxième temps, nous allons faire un raffinement local. Pour cela, vous devez :
Enfin, vous pouvez finir le maillage.

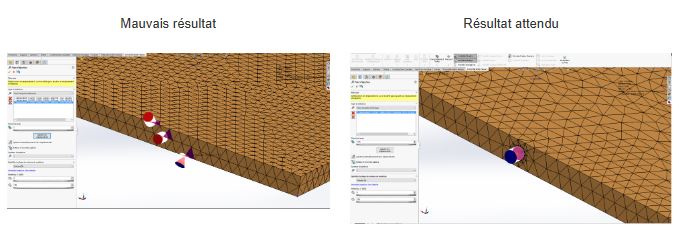

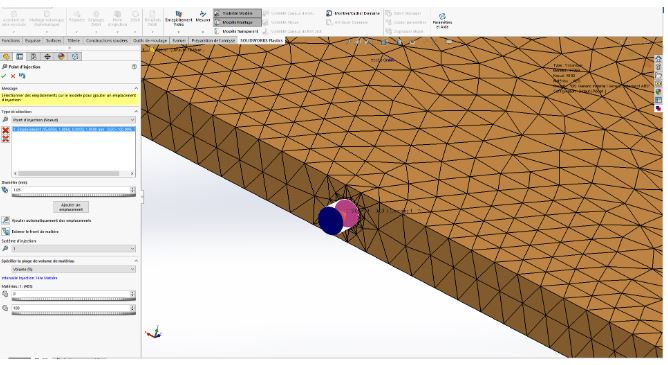

Cette astuce vous permet de réaliser un point d’injection précis afin d’optimiser vos résultats de simulation d’injection en volumique dans SOLIDWORKS Plastics.
