La recherche avancée de myCADtools !

L’outil recherche dans myCADtools

Cet outil permet de retrouver vos documents SOLIDWORKS à l’aide :

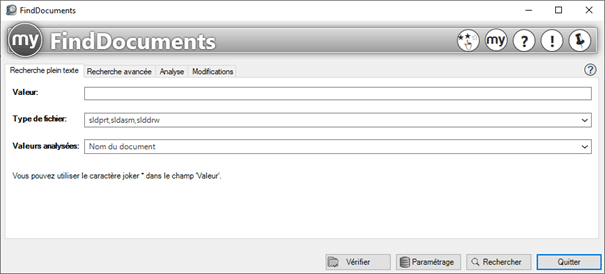

• D’une interface simple en spécifiant le nom ou une partie du nom, le type de document, une valeur de propriété, etc…

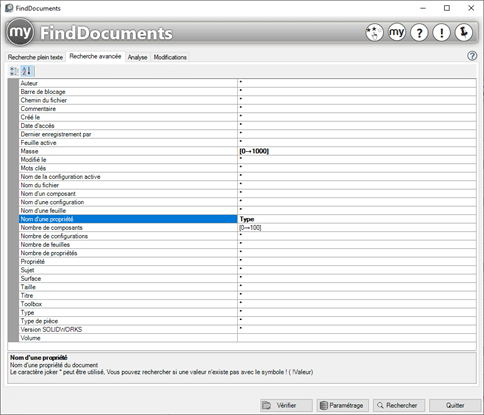

• D’une interface plus complète qui permet toutes les combinaisons de critères de sélection des documents (taille, masse, configuration, type de fichier etc…)

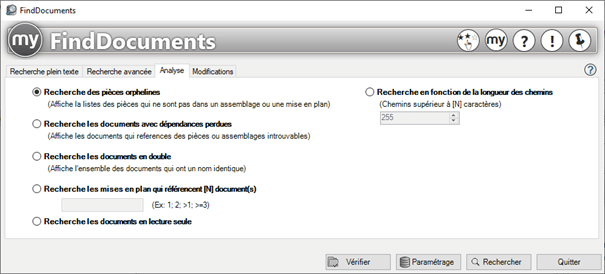

• D’un onglet d’analyse de la base qui permet de mettre en évidence des problèmes éventuels dans vos bases de documents SOLIDWORKS :

Paramétrage de la base de recherche

La première étape consiste à indiquer les dossiers à analyser afin d’appliquer des recherches spécifiques sur vos documents SOLIDWORKS. En cliquant sur le bouton “paramétrage” on accède à l’outil FindDocuments Service qui permet de paramétrer cela.

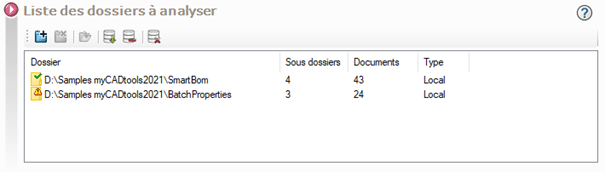

Nous allons donc ajouter plusieurs dossiers à analyser :

Lorsque vous ajoutez un répertoire à la base, son contenu doit être analysé afin que l’ensemble des documents contenus dans ce dossier soient ajoutés à la base de données ; pour cela vous pouvez cliquer sur le bouton de mise à jour de la base de données.

Recherche avancée

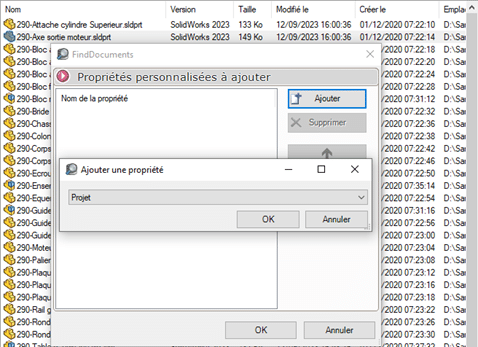

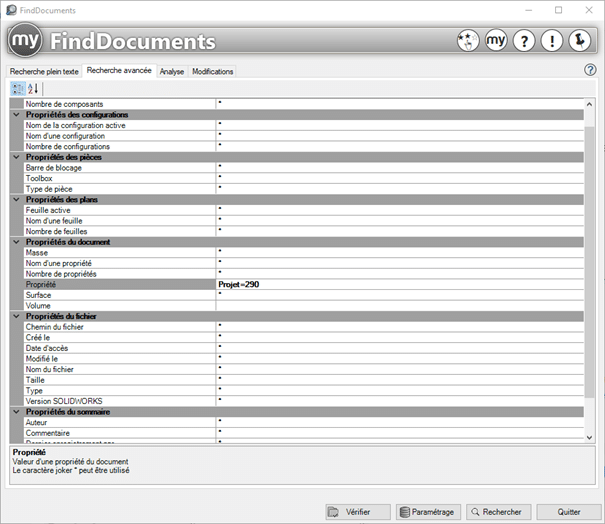

Cas d’usage : rechercher tous les documents 3D ayant une propriété Projet avec une valeur 290. Dans l’onglet « Recherche avancée », il faut cliquer sur le menu déroulant de la ligne « Propriété » afin d’ajouter une règle :

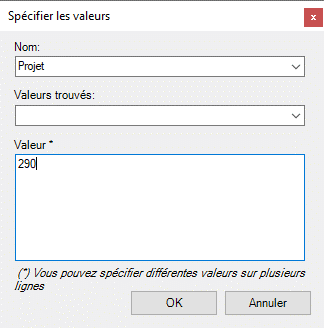

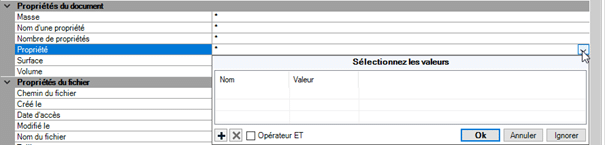

Ensuite, cliquez sur le bouton “+” afin d’ajouter notre règle :

Résultat

Une fois le paramétrage effectué, cliquez sur le bouton “recherche” :

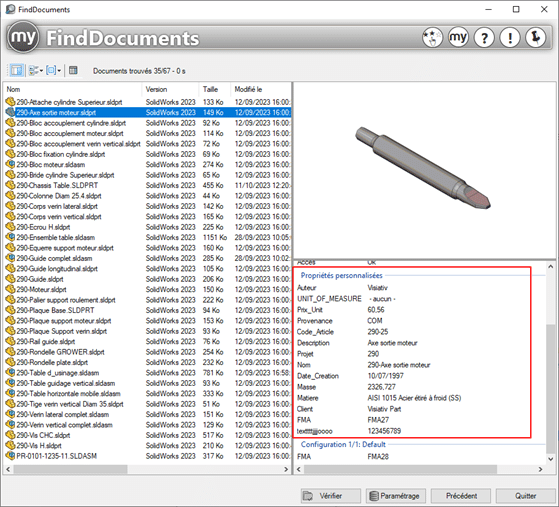

Vous obtiendrez alors la liste des documents liés à la recherche avancée, ainsi qu’un résumé de toutes les propriétés composant le document.

Les colonnes sont personnalisables et vous permettent ainsi de récupérer les informations nécessaires. Pour cela il faut cliquer sur le bouton « Gestion des colonnes »

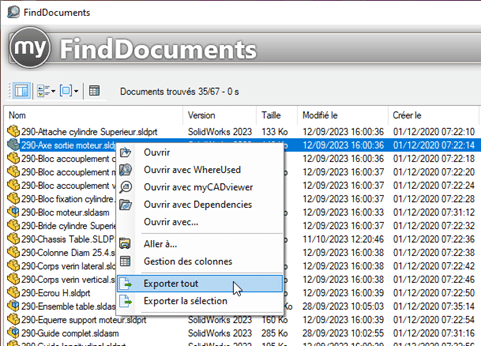

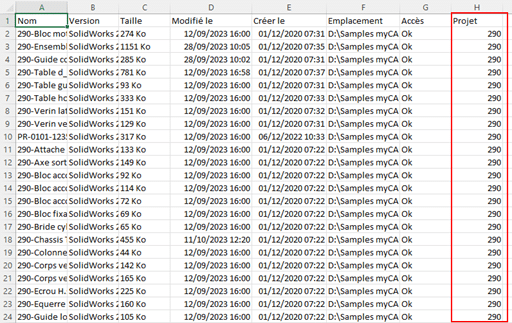

Vous pouvez ensuite faire un export Excel de votre résultat :

Pour plus de détails sur cet outil voir l’aide en ligne FindDocuments
