Etude sous-modélisation SOLIDWORKS Simulation Professionnel

L’étude sous-modélisation SOLIDWORKS Simulation Professionnel est utilisée lors d’analyses sur des assemblages volumineux pour isoler une zone critique. Elle permet donc de réaliser des calculs plus précis à cet endroit sans qu’il soit nécessaire de ré-exécuter l’analyse pour le modèle entier.

Dans le cas d’études comportant un grand nombre de corps, la fonction « sous-modélisation » permet aux utilisateurs d’effectuer des analyses plus poussées sur les zones critiques. Ainsi, elle permet d’améliorer les résultats, sans qu’il soit nécessaire de ré-exécuter l’analyse sur l’ensemble du modèle. Cet outil permet de réduire le temps de calcul.

Etape 1 : Première analyse sur le modèle entier

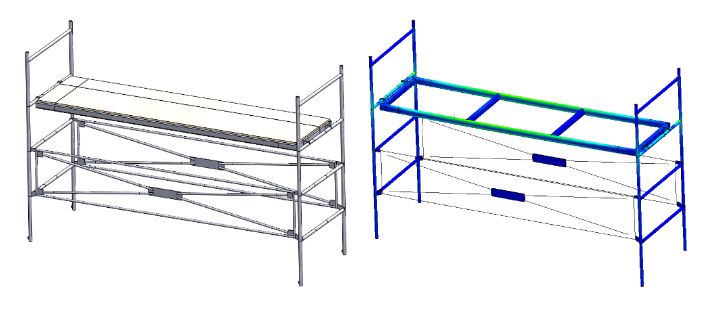

Dans un premier temps, il est nécessaire de réaliser une étude statique ou statique non linéaire sur le modèle complet (appliquer les charges, les déplacements imposés, les contacts et les paramètres de maillage). Celle-ci pourrait être exécutée avec un maillage grossier, le but étant de faire une analyse rapide (attention, elle doit fournir une solution fiable pour les déplacements).

L’étude sera par la suite désignée comme « étude parent ».

L’étude sous-modélisation SOLIDWORKS Simulation Professionnel permet de gagner du temps sans perdre en précision :

Avantages de l’étude sous-modélisation

• Permet de transférer des conditions limites de la structure complète, au niveau d’une zone local
• Permet de tester différentes conceptions dans une zone précise
• Contribue à démontrer l’adéquation d’ajustements de maillage

Mais elle comporte également quelques limitations que l’on trouve ci-dessous.

Limitations de l’étude sous-modélisation

• L’étude parent doit comprendre plusieurs corps.
• L’étude parent doit être statique ou non linéaire statique.
• L’étude parent ne peut pas être une étude de sous-modélisation.
• L’étude parent ne peut pas avoir de condition de contact « Pas de pénétration » définie sur l’ensemble du modèle.
• Les corps sélectionnés pour constituer le sous-modèle ne peuvent pas partager de connecteurs (boulons, axes, etc.) avec des corps non sélectionnés.
• Pas disponible pour les études 2D
• La frontière de coupe du sous-modèle ne peut pas couper à travers des corps.
• Le contact solidaire à la frontière de coupe du sous-modèle est formulé avec un maillage incompatible.

La sous-modélisation repose sur le principe de Saint-Venant.

Principe théorique saint-venant utilisé pour l’étude sous-modélisation

Selon ce principe, les contraintes qui sont relativement éloignées d’un chargement ne seront pas impactées par la modification de celui-ci pour une charge statique équivalente. En effet, dans le cas où les déplacements de l’étude parent sont précis, ces déplacements seront considérés comme les conditions aux limites aux frontières de la coupe pour l’étude de sous-modélisation.

Etape 2 : Création de la sous-modélisation SOLIDWORKS simulation professionnel

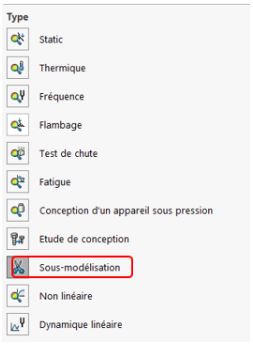

Ensuite, une fois l’étude parent réalisée et exécutée, l’étape suivante consiste à créer une étude de sous-modélisation.

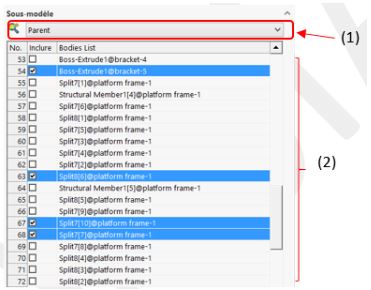

Puis, il faut indiquer :

• l’étude qui va être considérée comme « étude parent » (1)
• Les corps qui vont constituer le sous-modèle (2)

Crée une nouvelle configuration dans l’arbre de ConfigurationManager. A la suite de cela, le logiciel :

• Applique les résultats de déplacement à la frontière de coupe de l’étude parents, ceux-ci apparaissent dans les déplacements imposés sous le nom de « Déplacement à partir du parent (-« « nom de l’étude parent »-)
• Les corps qui ne font plus partie de cette configuration sont à l’état « exclue de l’analyse » dans le dossier « Corps exclus ».

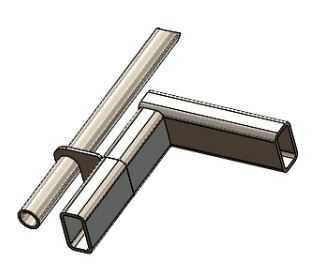

Puis, une fois la nouvelle configuration activée, seul les corps sélectionnés préalablement apparaissent dans l’espace graphique.

Ensuite, il est possible de retravailler le maillage du sous modèle pour avoir de meilleurs résultats.

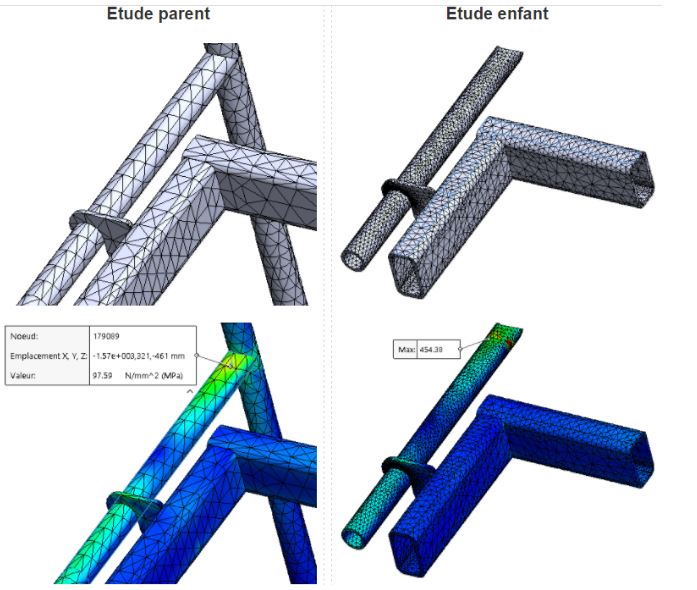

Ci-dessus, nous observons :

• « l’étude parent »avec un maillage grossier qui va entraîner des valeurs peu précises
• « l’étude enfant » qui correspond à l’étude de sous-modélisation, avec un maillage plus travaillé qui permet d’obtenir de meilleurs résultats.

En conclusion

En somme, l’étude sous-modélisation SOLIDWORKS Simulation Professionnel permet aux utilisateurs d’isoler une partie de leur modèle pour réaliser des études plus locales sans avoir à relancer d’études sur le modèle complet. En effet, ceci a pour conséquence d’améliorer les résultats dans les zones d’intérêts tout en réduisant le temps de calcul.

Enfin, l’étude sous-modélisation SOLIDWORKS Simulation Professionnel permet aussi de faire une modifier géométrique locale mineure (qui ne modifie pas le comportement global) et de mesurer son impact.
