ESQUISSE SOLIDWORKS : Utiliser des images dans vos esquisses

Lorsque vous concevez sur SOLIDWORKS, il peut parfois être utile de s’appuyer sur une image ou un croquis pour guider votre travail. Par exemple, il peut s’agir :

• du logo de la société à incorporer
• d’un schéma des différentes vues du produit dessinées à main levée

LE MODE ESQUISSE SOLIDWORKS

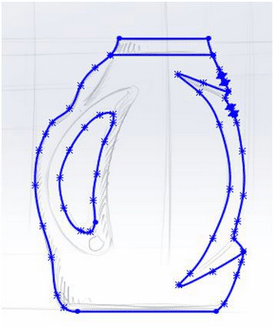

Pour répondre à cette problématique et faciliter le travail des concepteurs, le mode esquisse de SOLIDWORKS intègre une fonction permettant d’importer les fichiers images. Ces images pourront ensuite servir de références pour la création de votre esquisse 2D. Ainsi, il sera plus facile pour vous de réaliser un travail précis et qualitatif rapidement.

Nous allons voir comment utiliser :

1. La fonction “Image d’esquisse” dans SOLIDWORKS
2. La conversion vectorielle
