Comment concevoir une courroie dans SOLIDWORKS ?

Le 19 décembre 2022

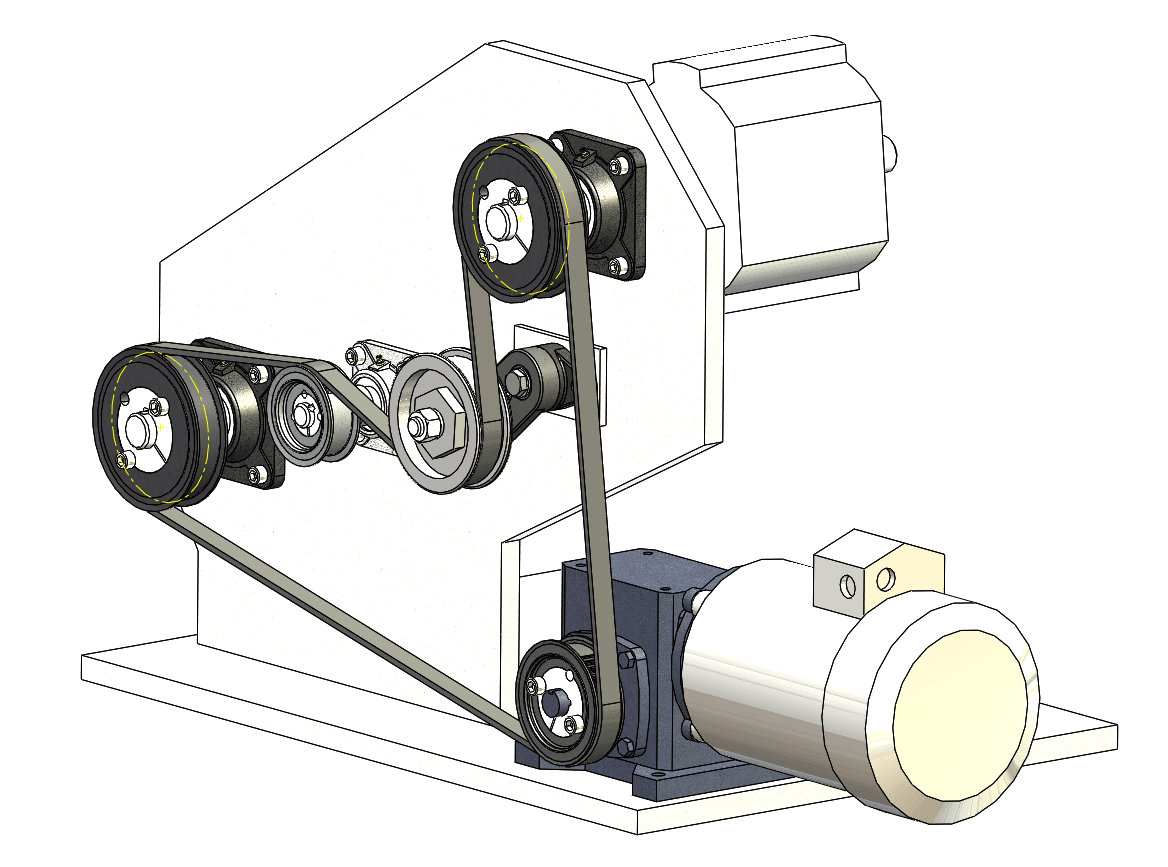

SOLIDWORKS permet de tracer des courroies ou des chaines en s’appuyant sur des poulies avec la fonction « Courroie/Chaine ». Ces courroies peuvent piloter la position d’une poulie chargée de régler la tension.



Comment concevoir une courroie dans SOLIDWORKS ?



1. Démarrage de la commande

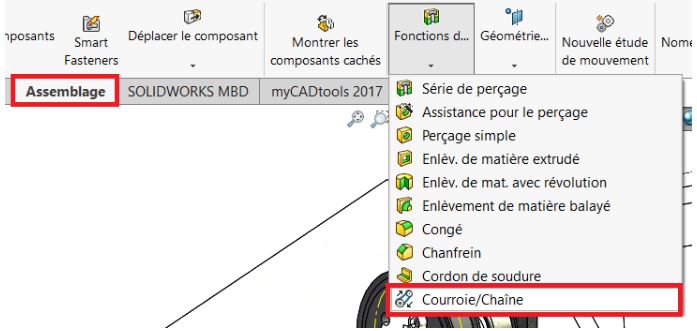

Les courroies sont disponibles dans le menu « Fonctions d’assemblage » qui se trouve dans la barre de menu assemblage.





2. Sélection des poulies

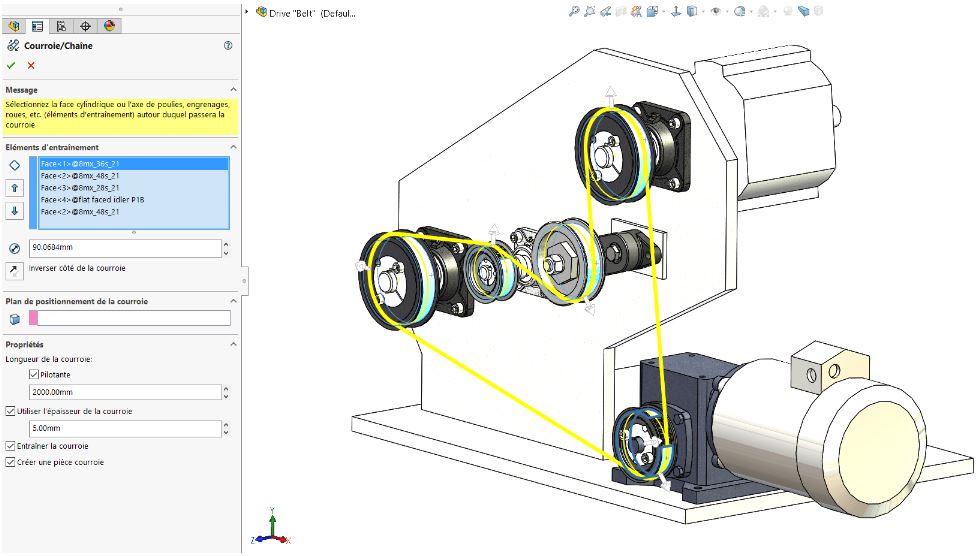

Dans le menu « Courroie/Chaine », sélectionnez les éléments à relier.
Pour chaque poulie, cliquez les faces de contact entre la courroie et les poulies.
Il est possible de modifier le diamètre de courroie pour agir sur le rapport de réduction, et la longueur finale de la courroie.





3. Ajustement de la trajectoire de la courroie dans SOLIDWORKS

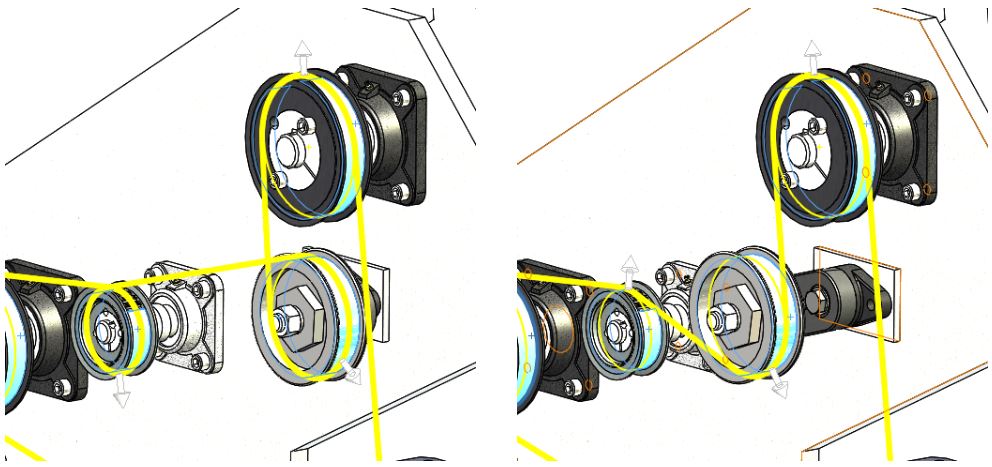

Les flèches sur la courroie permettent d’inverser le coté d’enroulement. Il suffit de cliquer sur les flèches pour modifier la trajectoire de la courroie.





4. Propriétés de la courroie dans SOLIDWORKS

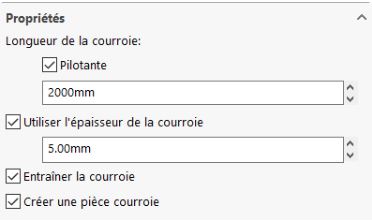

Si vous cochez l’option « pilotante », la courroie raccourcira ou s’allongera pour avoir une longueur entière. Les éléments mobiles comme le galet tendeur se déplacera.
L’option « Utiliser l’épaisseur de la courroie » permet de spécifier une épaisseur pour la courroie. La courbe de la courroie est décalée des faces cylindriques des poulies de la moitié de l’épaisseur de courroie spécifiée.





5. Création d’une pièce courroie dans SOLIDWORKS

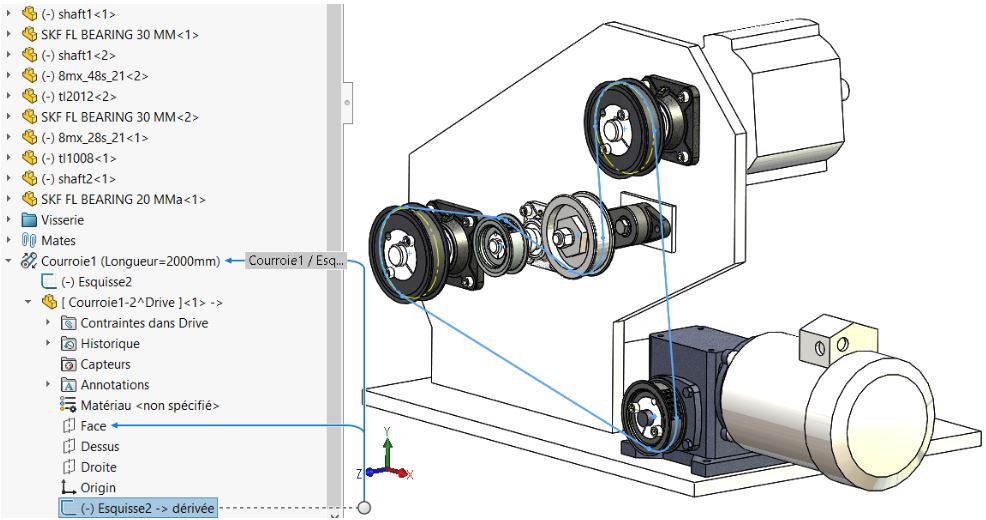

L’option « Créer une pièce courroie » va créer une nouvelle pièce dans l’assemblage contenant l’esquisse de la courroie.





6. Création du modèle 3D de la courroie dans SOLIDWORKS

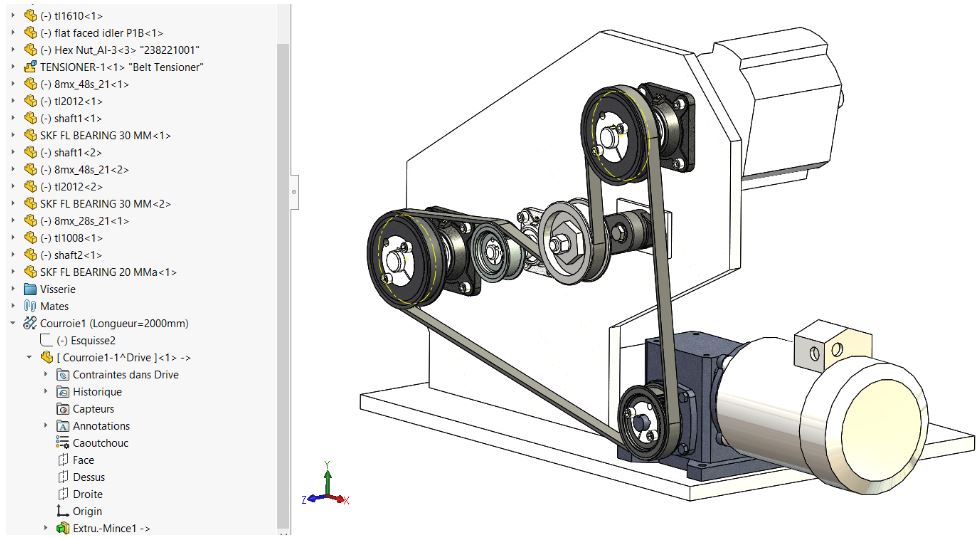

Il suffit maintenant de réaliser une fonction « Base/Bossage Extrudé » pour obtenir une courroie en 3D.







En conclusion

Les courroies ou les chaines sont réalisées avec la fonction « Courroie/Chaine » en quelques minutes. La longueur et l’épaisseur de la courroie sont disponibles comme propriétés personnalisées dans la pièce courroie.





AUTEUR DE L’ARTICLE

  • Auteur Pierre-Yves Moreau, Ingénieur Avant-Vente, BU SERVICES, VISIATIV
  • Produit SOLIDWORKS
  • Version Disponible depuis la version 2007
